UPP 音頻分析儀
R&S UPP 音頻分析儀是專為系統應用而設計的緊湊且經濟高效的解決方案。 該分析儀外形低，且不帶前面板控制元件或集成顯示屏。 該儀器可通過 LAN、USB 或 IEC/IEEE 總線遠程控制。 結合外部顯示器、鼠標及鍵盤，該儀器成為一個可手動操作的實驗室工作臺測量儀。 該儀器具有集成控制 PC，且所需軟件已裝。 用戶可以立即開始測量。
憑借相同的操作原理和遠程控制功能，R&S UPV 和 R&S UPP 音頻分析儀強強結合： 能分別為研發和生產應用提供最優解決方案，并且能夠在必須更換儀器設置或測量程序的情況下很好地協調。
主要特點
- 適用于所有接口： 模擬、數字及組合式接口
- 可在最多八個信道上并行測試
- 高達 80 kHz 帶寬以及 200 kHz 采樣率
- 針對分析儀和發生器的用戶可編程濾波器
- 帶集成 PC 的輕量型緊湊儀器
特性和優勢
- 快速強大
- 并行測量，確保高吞吐量
- 覆蓋整個系統的高速測量
- 適合在生產中使用
- 通過級聯的多信道測量
- 所有的測試信號和測量功能集于一體
- 生成廣泛的模擬信號以及（借助 R&S UPP-B2/B4/B8 選件）數字測試信號
- 模擬以及（借助 R&S UPP-B2/B4 選件）數字接口上的廣泛的測量范圍
- 強大，甚至多信道的 FFT 分析，分辨率低至 1 Hz 以下
- 可根據單項測量任務在幾秒內調整的用戶自編程濾波器
- 集成控制 PC； 手動操作只需用到外部顯示器以及鼠標和鍵盤
- 單個儀器提供豐富的接口選項

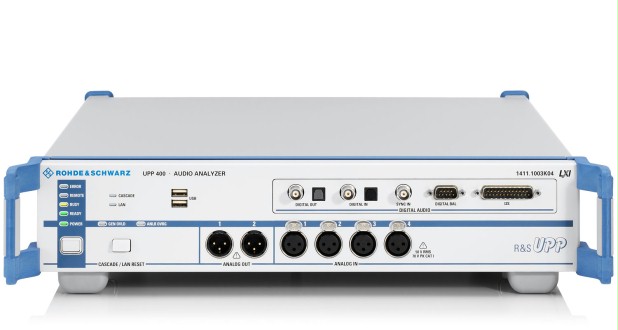

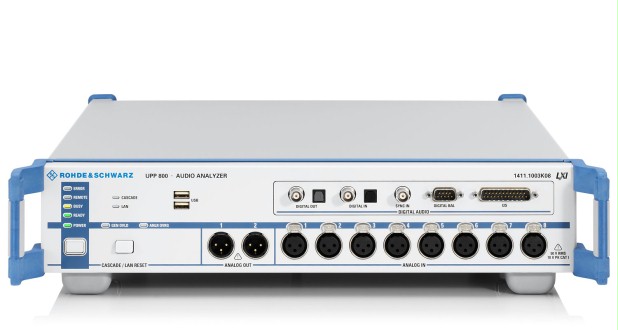

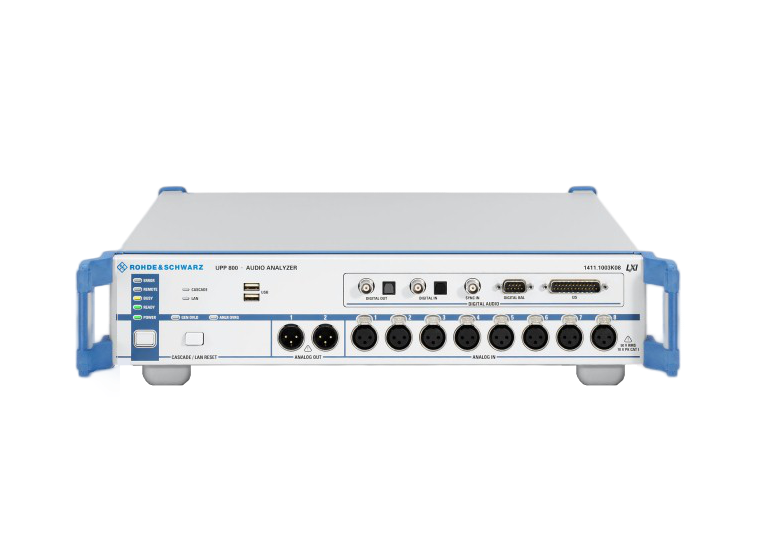

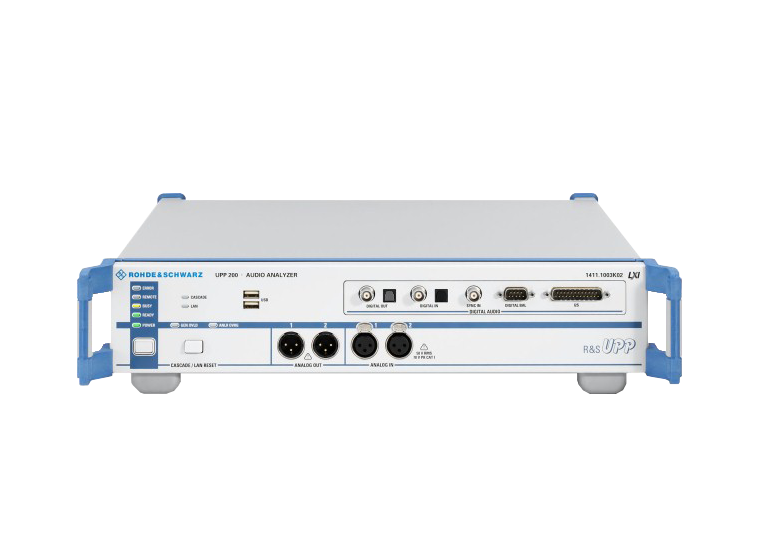

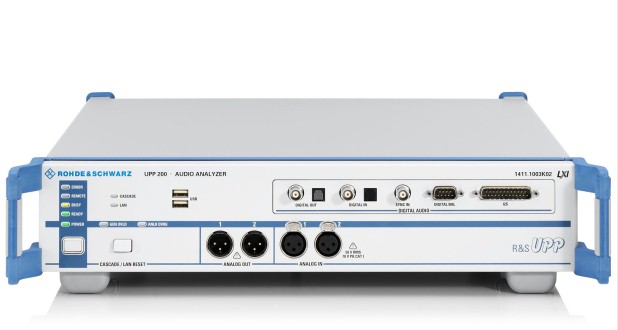

- 帶模擬輸入的雙信道、四信道或八信道分析儀
- 模擬發生器輸出（雙信道）
- 用于測量數字音頻組件的 AES/EBU 和 S/P DIF 接口（R&S UPP-B2 選件）
- 用于測試音頻集成電路的 I2S 接口（R&S UPP-B2 選件）
- HDMI 設備測試（R&S UPP-B4 選件）
- 發生器以及分析儀的接口可以彼此單獨設置，也能夠以任何組合形式結合使用
- 始終保持操作便利性
- 高端直觀化用戶界面易學，使操作更快捷
- 所有測量結果概覽
- 有效的聯機幫助功能
- 支持未來應用的選件
- R&S UPP-B2 選件提供符合 AES/EBU 以及 S/P DIF 的數字音頻接口，還提供 I2S 接口
- R&S UPP-K21 數字音頻協議
- R&S UPP-B4 HDMI 和數字音頻接口
- R&S UPP-K41 Dolby 解碼
- R&S UPP-K45 擴展音視頻測量
- R&S UPP-K601 1/n 倍頻程分析
- R&S UPP-K800 級聯軟件可用于將多個 R&S UPP Audio Analyzer 音頻分析儀組合起來，以支持八個以上信道的并行測量
- XLR/BNC 適配器組合
- 針對數字接口的連接電纜
- 用于切換輸入和輸出信道的 R&S UPZ AUDIO SWITCHER
