緊湊型EMS/EMI測試平臺
符合標準的全功能型EMS測量解決方案

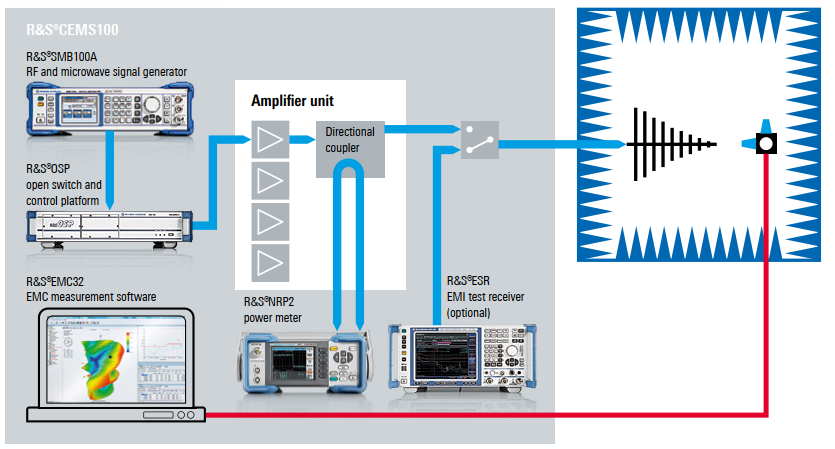

EMS/EMI測試系統的建立是一個復雜過程，需要大量投入。涉及的步驟包括對各種部件和獨立儀器以及射頻屏蔽電波暗室進行定制計劃、設計、安裝和配置。羅德與施瓦茨公司提供的標準化R&S?CEMS100測試平臺是一種靈活、可靠和經濟有效的現成解決方案，可用來按照IEC/EN 61000-4-3標準執行EMS輻射測量。該平臺覆蓋了進行預認證及認證測試所需的通用頻率范圍和場強。
R&S?CEMS100控制軟件是R&S?EMC32，該軟件在全球范圍內的測試實驗室廣泛使用。羅德與施瓦茨公司會基于用戶的使用經驗不斷更新R&S?EMC32軟件。使用R&S?EMC32的用戶和測試實驗室證實R&S?CEMS100很容易集成到現有的測試系統中。
主要特點
符合各種商用標準的認證基本系統
80MHz至3GHz(10V/m)范圍內的EMS測量
無需更換天線，即可執行EMS和EMI測量
可針對其它EMC應用進行擴展
提供各種經過驗證的EUT監測功能
通過預配置的硬件和軟件，可立即完成部署
R&S?TS9982 EMS測試系統
一、符合商用、無線、汽車和A&D標準的輻射和傳導EMS測量
R&S?TS9982測試系統是用于傳導和輻射EMS測量的基本系統。該系統具有模塊化設計，適合各種應用，極易滿足各種測量任務的需要?？梢圆捎萌魏闻渲茫◤膫鲗y量和配備緊湊測試單元的小型預認證系統，到場強為200V/m(或更高)的可靠整車測試系統。還可方便地進行不同應用組合或功能擴展。所有測試系統都通過R&S?EMC32測試軟件的各種功能進行控制，例如豐富的被測設備和系統監控功能。無論是系統設計與實施還是安裝與培訓，這些交鑰匙系統以及我們的EMC專家提供了源自一處的每樣東西，可使客戶將精力全部集中在測試上。
二、系統配置
R&S?TS9982包括一個EMS控制單元、一個或多個放大器、傳導測量轉換器(CDN、注入鉗等)、輻射測量天線以及場強探頭。該系統由軟件控制，可執行可重復的和全自動的測試序列。用戶還可以激活交互式測試模式以便執行其它測試或進行修改。EMS控制單元包含一個信號發生器、一個功率計和可配置合適的插入式模塊的R&S?OSP切換單元。它可用來控制互鎖電路，并能夠驅動高達10kW的外部功率繼電器?；趶娜蚍秶鷥?nèi)實現的大量系統獲得的經驗，所有系統部件相互完美匹配，可針對被測設備高效產生電磁場。
在1GHz至40GHz頻率范圍內，靠近被測設備處使用了移動式微波測試系統，從而防止在高于3GHz時產生較高的射頻電纜損耗。系統還提供了安全功能，例如，系統中集成了用于在暗室門打開時關閉射頻電源的互鎖電路。
三、測試軟件
R&S?TS9982 EMS測試系統配有R&S?EMC32 EMC測試軟件。通過該軟件，可按照所有相關標準執行自動和手動EMS測量。R&S?EMC32是一種使用便利、經濟實用且功能可靠的工具，可快速、方便地進行系統操作和實現高吞吐量。經過擴展的測試和配置功能可確保結果具有較高可重復性。
四、商用測試
1、覆蓋的標準(舉例)
該測試系統覆蓋不同應用范圍內輻射和傳導商用測量的所有相關標準。
IEC/EN61000-4-3、-6、-20和-21
EN 61000-6-1和-2
CISPR 24/EN 55024
CISPR 35/EN 55035
EN 60601-1-2 Edition 4.0
2、功能特性
在150kHz至80MHz頻率范圍進行傳導測量時，典型的測試電平為10V(+80%AM 1 kHz調制)；在80MHz至6GHz頻率范圍進行輻射測量時，1.5m x 1.5m均勻場區域內的場強為10V/m(+80%AM 1 kHz調制)。
3、系統設計
(1)轉換器(傳導)：該系統包含可以作為轉換器的耦合/退耦網絡(CDN)、EM注入鉗和大電流注入(BCI)鉗。
(2)天線：EMS天線針對符合EN 61000-4-3標準的高效場強產生進行了最佳設計。由于其設計緊湊，也適用于小型電波暗室。
(3)放大器：放大器功率已根據轉換器或天線以及所需的測試電平進行最佳調整，具有極高的性價比。R&S?BBA和R&S?BBL系列放大器具有這樣的設計：進行所需的80%上移調制時，不會超過放大器的1dB壓縮點，且雜散輻射不會超過-15dBc。應EN 61000-4-3的要求，場均勻性校準完成之后，必須檢查功放是否飽和。系統中已集成監控放大器的正向和反射功率以及注入電流(對于BCI)的功能。
4、附件
系統配有運行和校準所需的全部附件(如場探頭，包括三腳架和負載電阻)。此外，還提供符合新EN 55035標準的所有多媒體測試例行程序。
五、無線測試
1、標準
這種測量基于歐洲電信標準協會(ETSI)公布的標準和規定。針對不同的無線服務，ETSI EN301489的章節中定義了EMC標準。
> CDMA2000?，1xEV-DO
> GSM，GPRS，EDGE
> UMTS，HSPA，HSPA+
> LTE
> Bluetooth?
> WLAN IEEE 802.11
根據要求，可以覆蓋其它標準。此外，還可以根據有關符合IEC/EN61000-4-3、-6(EMS)的ITE和電信設備的商用標準來執行測量。該系統可在設計和類型認證中使用。
2、主要特性
標準在廣泛的頻段內規定了多種多樣的測量。
>傳導及輻射EMS測量
>通過音頻突破測量來監測上行鏈路和下行鏈路中的音頻質量
>多種監測功能
>自動激勵和監測與無線設備相連的空中鏈路
>在不同服務或頻段之間自動切換
>通過自動路徑切換實現系統自動化
>提供了用于音頻路徑校準和系統檢查的設備
3、測試軟件
R&S?EMC32控制軟件具有對無線設備進行測試所需的全部測量程序。它支持全自動認證測量以及開發和設備整改期間的交互式測量。
4、系統設計
R&S?TS9982 EMS測試系統是基于有關輻射和傳導測量的IEC/EN61000-4-3和-6標準定義的標準商用EMS測試系統。此外，該系統還配備建立和保持無線鏈路和監測DUT性能所需的全部組件。功能包括音頻質量監測、誤碼率測量以及提供了端到端數據測試設備的接口。此外，還提供了用于自動顯示分析的視頻捕獲選件。
5、通信測試儀
系統中集成R&S?CMW500寬帶無線通信測試儀，用于在定義的操作狀態下建立、切換和控制與被測設備之間的鏈路。該測試儀將所有常見通信標準組合在一臺設備內，也可用于分析與被測設備之間的無線鏈路質量，并作為音頻和數據吞吐量監測接口。
6、音頻設備

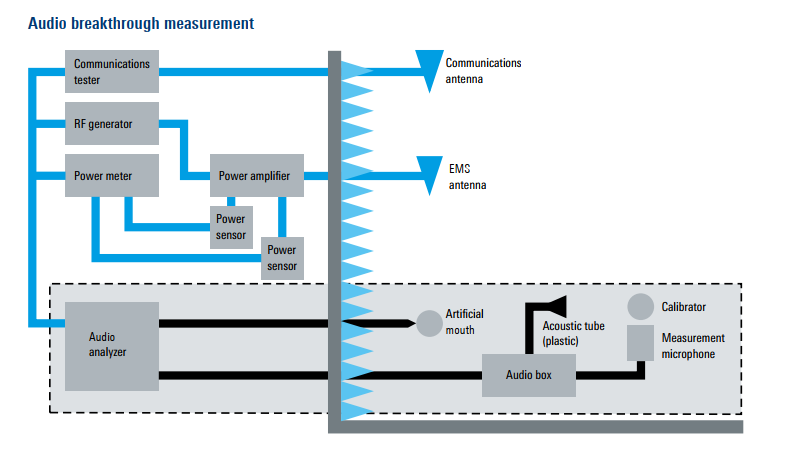

音頻測量是通過R&S?UPP音頻分析儀執行的。此分析儀包括用于測量和校準的所有附件，如麥克風和人工嘴。
該音頻測試系統必須十分靈敏，且不能與被測設備上施加的電場相互影響。因此，通過一條塑料管將音頻信號從被測設備傳輸至接收單元。接收單元本身針對電磁場采取了屏蔽措施，并被置于與被測設備距離適當?shù)奈恢谩?/p>
六、汽車測試
1、標準
>ISO 11451和ISO 11452
>UNECE條例10
>特定客戶需求
2、功能特性

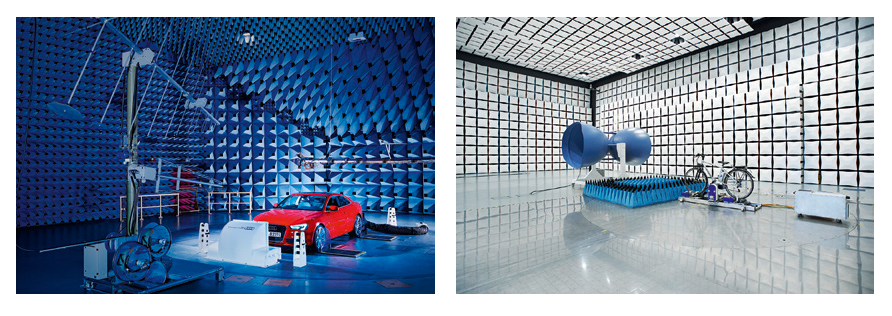

該系統可按照上述標準執行測試。它還可將其它方面的要求考慮在內，如不同汽車廠商的要求，尤其是特殊測試電平和頻率范圍以及脈沖調制，類似于雷達電磁敏感度測試的參數。此外還提供了基于測試小室(如GTEM小室)的預認證測試系統。系統的范圍從緊湊型汽車部件測試系統直至車輛試驗場地，包括電動汽車和混合動力汽車。
3、系統設計
這些系統可根據客戶的具體要求進行設計。由于高場強和相關的放大器功率(R&S?BBA和R&S?BBL系列放大器)，對基礎設施提出了嚴格要求，而大型被測設備需要特殊方式才能實現高效場強生成。除了純場強生成外，高效系統利用、高度系統自動化、與被測設備間的復雜接口和服務方式也是實現這些項目的重要因素。
