UPV 音頻分析儀

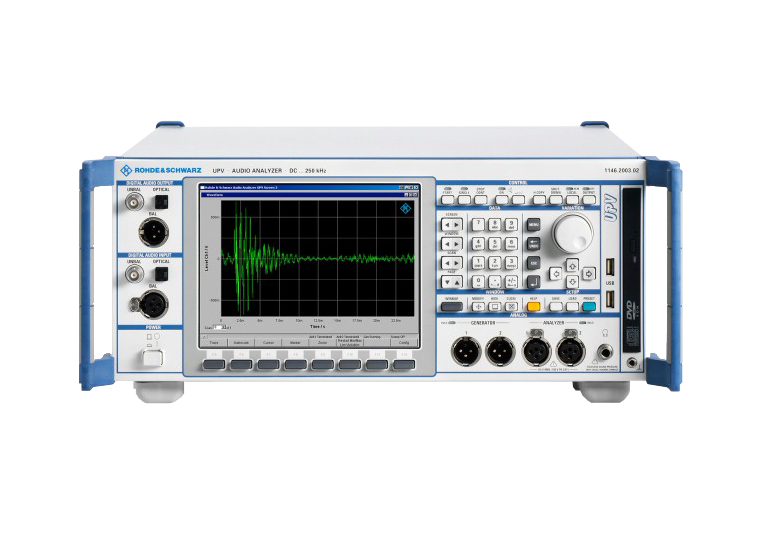

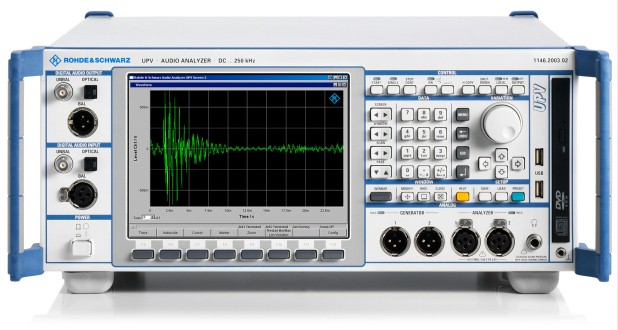

R&S?UPV 具有一個直觀化用戶界面（Windows 操作系統）。 大屏幕起到很重要的作用，而不僅僅局限于顯示測量結果。 所有設置都可以在包含所有相關功能及設置的面板中完成。 鑒于操作原理易懂且模擬和數字測量的方式相似，用戶能夠快速掌握儀器操作。
該儀器具有可根據需要在屏幕周圍移動的可擴展圖形窗口，便于用戶概覽所有的測量結果。 可實時顯示單信道或雙信道的結果，亦可選擇擴展到實時顯示最多 16 個信道的結果。 多個測量功能/圖形同時可用。 比如，可同時顯示頻域以及時域內的分析。 通過圖形，用戶可借助垂直和水平光標讀取結果，并且可將限值線或儲存的測量結果重疊于這些結果之上，或互作比較。
主要特點
- 適用于所有接口
（模擬、數字及混合） - 同時顯示多個測量功能
- 采樣率最高達 400 kHz
- 帶集成 PC 的緊湊型儀器
- 支持未來選件的插
特性和優勢
- 所有的測試信號和測量功能集于一體
- 生成廣泛的模擬信號以及（借助 R&S UPV-B2/-B41/-B42 選件）數字測試信號
- 在模擬接口以及（在安裝 R&S UPV-B2/-B41/-B42 選件的情況下）在數字接口上的廣泛的測量功能
- 高效并且支持多信道 FFT 分析（分辨率低至 mHz 范圍）
- 用戶自編程濾波器可根據手頭測量任務調整，只需短短數秒
- 全包型，無需外圍設備
- 單個儀器提供豐富的接口選項
- 模擬發生器輸出（標配）
- 帶模擬輸入（標配）的雙通道分析儀
- 擴展到 8 或 16 個測量信道（R&S UPV-B48 選件）
- 數字音頻接口（R&S UPV-B2 選件）
- 數字協議分析及生成（R&S UPV-K21 選件）
- 抖動與接口測試（R&S UPV-K22 選件）
- 帶 I2S 接口的音頻集成電路的測試（R&S UPV-B41 選件）
- 幾乎所有的音頻電路均可通過通用串行接口調整（R&S UPV-B42 選件）
- PDM 比特流分析（R&S UPV-K421 選件）
- 發生器以及分析儀的所有接口都可以彼此單獨設置，也能夠以任何組合形式結合使用
- 始終保持操作便利性
- 借助直觀化用戶界面，快速學習操作
- 所有測量結果概覽
- 有效的聯機幫助功能
- 快速強大
- 覆蓋整個系統的高速測量
- 尤其適合在生產中使用
- 覆蓋整個測量序列的 R&S UPV-K1 通用序列控制器

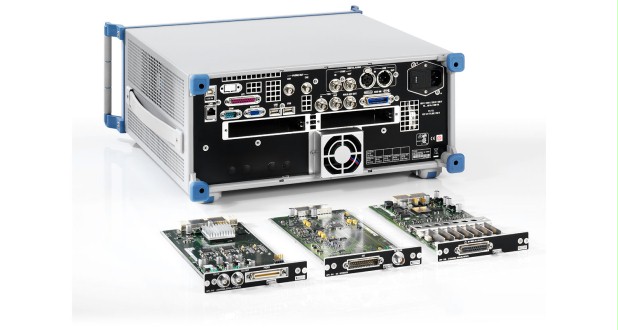

- 支持未來應用的選件
- R&S UPV-B1 低失真發生器可生成極純的模擬正弦波信號，并且可用于擴展頻率范圍
- 輔助模擬發生器 (R&S UPV-B3) 可用于在兩個模擬輸出信道上生成不同的正弦波信號

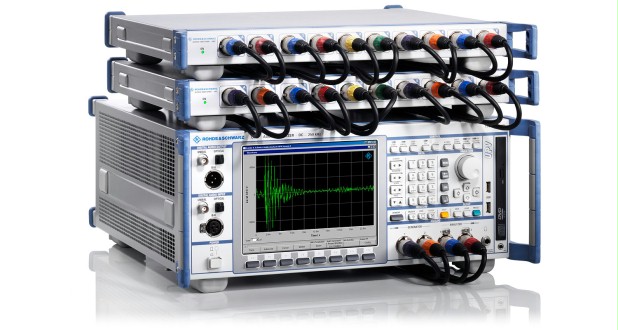

- 使用 R&S UPV-B48 選件（各八個信道）同步提取最多 16 個模擬信道的測量值
- 192 kHz R&S UPV-B2 數字音頻 I/O（具有依照 AES/EBU 以及使用消費者格式的數字音頻接口）
- 通用數字接口 (R&S UPV-B42) 或使用 I2S 格式 (R&S UPV-B41)，用于連接數字音頻回路
- PDM 比特流分析 (R&S UPV-K421)，作為 R&S UPV-B42 選件的附加物
- 使用 R&S UPV-K6 選件的擴展分析功能
- PESQ 測量（R&S UPV-K61 選件），用于依據心理聲學方法分析聲音信號
- PEAQ 測量（R&S UPV-K62 選件），用于依據心理聲學方法分析寬帶音頻信號
- POLQA 測量（R&S UPV-K63 選件），用于依據心理聲學方法分析寬帶聲音質量
- 使用 R&S UPV-K7 以及 R&S UPV-K71 選件進行符合標準的助聽設備測量
- 用于移動電話上的聲學測量的 R&S UPV-K9/-K91/-K92/-K98/-K101 選件包
- 用于遠程控制 R&S UPV 音頻分析儀的 R&S UPV-K4 遠程控制選件
- 用于創建和執行測量序列的 R&S UPV-K1 通用序列控制器
- 將源阻抗從 200 Ω 改為 150 Ω（R&S UPV-U1 選件）
- BNC 監控輸出（R&S UPV-U2 選件）
- XLR/BNC 適配器組（R&S UP-Z1MF 選件）
- 用于將最多 128 個信道切換到輸入和輸出的 R&S UPZ 音頻切換器
