CANScope總線綜合分析儀系列
CANScope總線綜合分析儀是一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的終極工具。

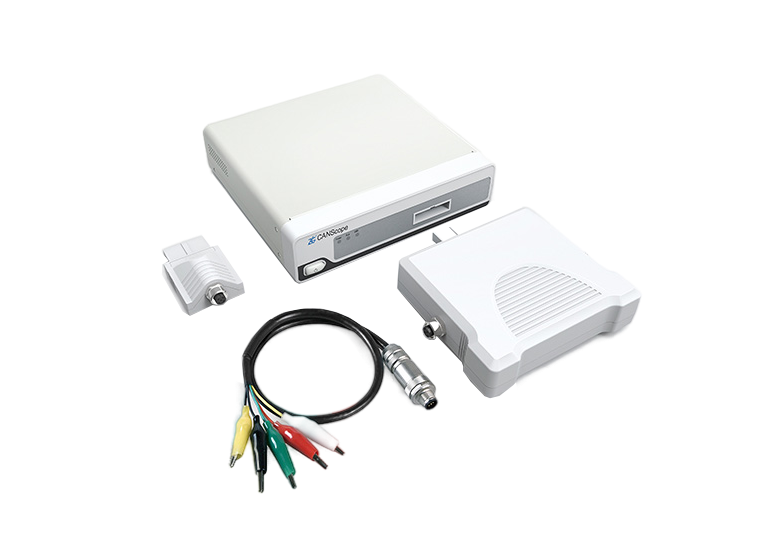

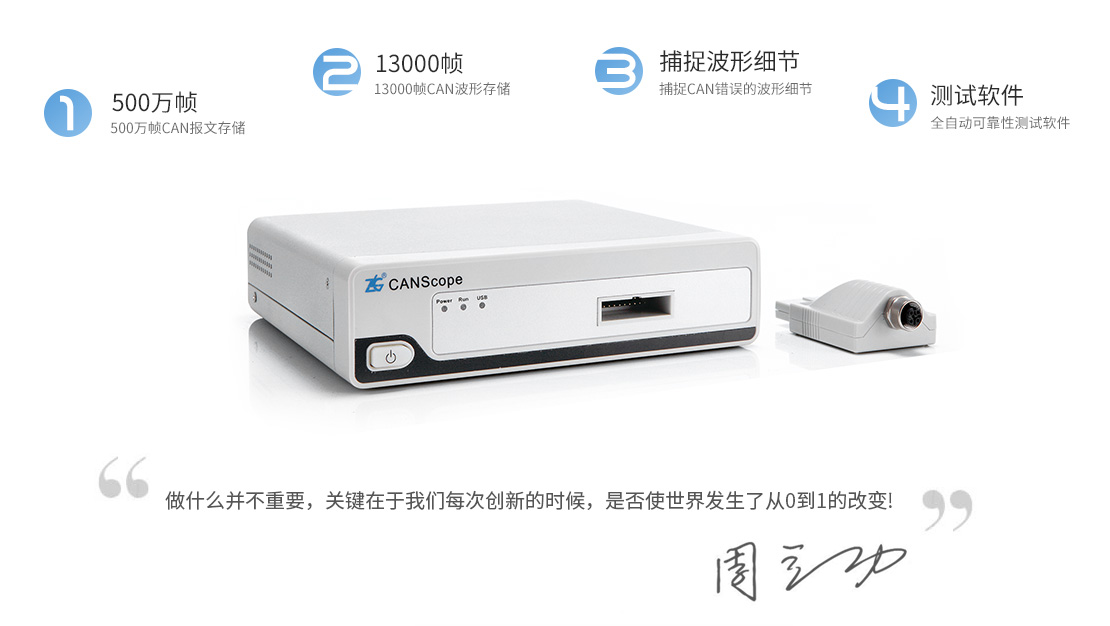

CANScope總線綜合分析儀
?
應用CANScope總線綜合分析儀強大的分析軟件，配合《CAN總線故障診斷與解決(專家版）》的“十步法排查CAN總線故障”指導，用戶可以輕松準確地排查和預防95%以上的CAN總線問題，同時用戶可以獲得致遠電子CAN總線專家的悉心指導和上門服務，解決全部的CAN總線問題。
CAN-bus總線故障排查與解決的利器，揚我國威！
?

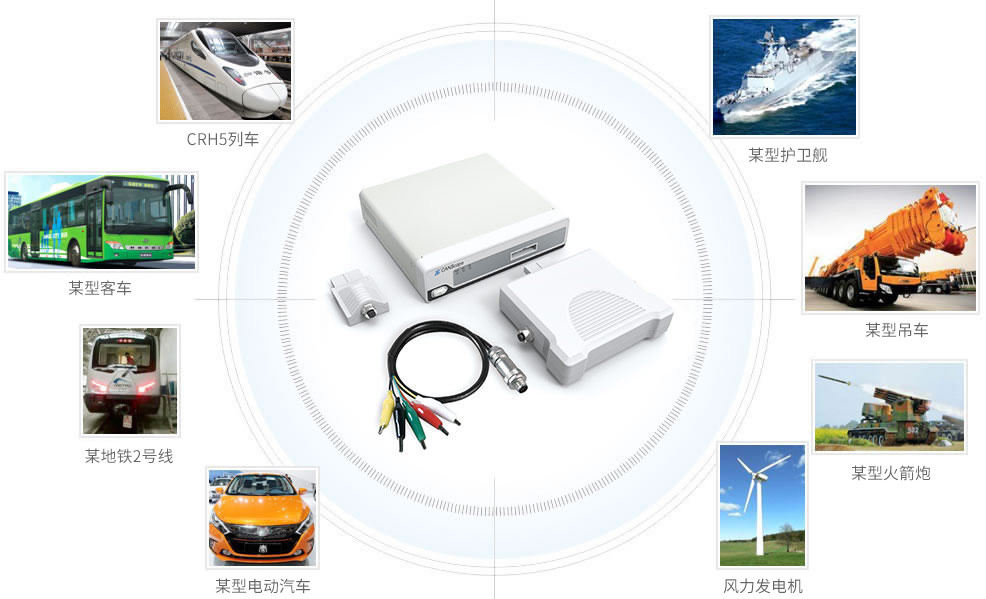

目前已經成功為高速鐵路、地鐵、醫療、工程機械、航空航天、樓宇安防、電梯控制、煤礦安全等場合排除各種故障。
CAN-bus終極利器——CANScope分析儀系列
強大的分析軟件
可以對波形進行眼圖分析、FFT分析、信號質量分析等

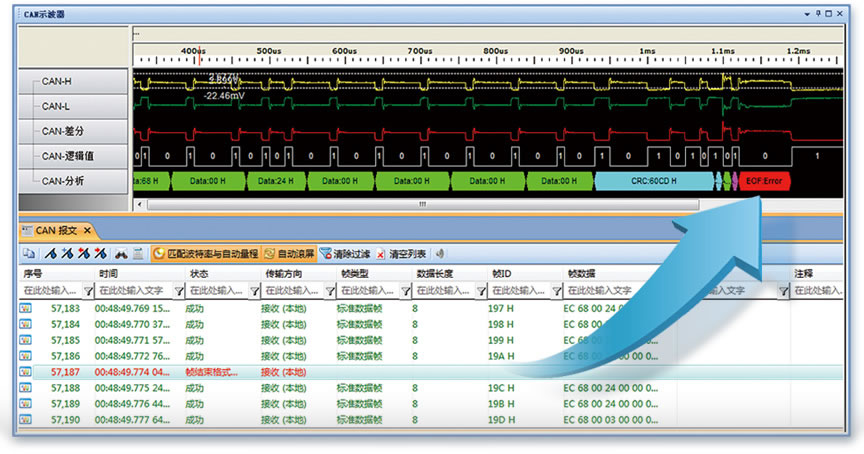

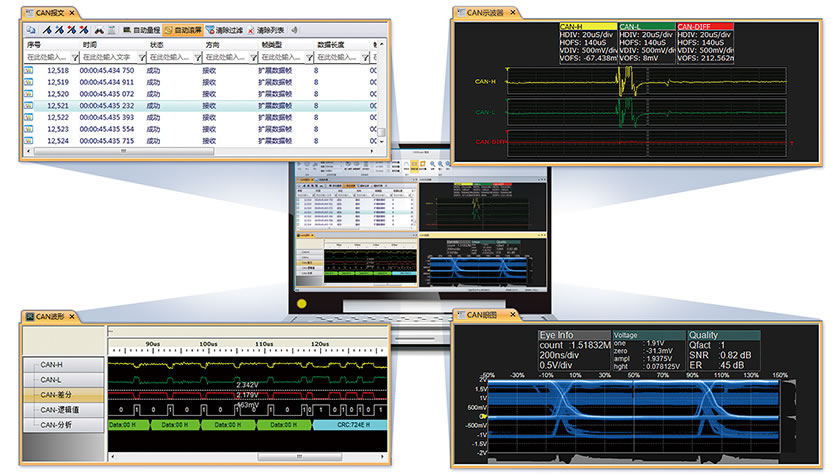

數據波形同步接收+對應查看
?
獨特的數據波形同步接收+對應查看方式，輕松找到故障原因
示波器界面
CANScope 集成100MHZ 實時示波器，開機后即可自動進行匹配波特率。可以對CANH，CANL，CAN 差分進行分別測量。獲得位寬、 幅值、過沖、共模電壓等等常規信息。另外還能對波形進行實時傅里葉變換（FFT），將不同頻率的信號分離出來，從而實現發現干擾源的目的。
集成豐富的軟件插件
?
全自動CAN可靠性評測軟件
基于汽車電子、軌道交通、航空航天、船舶電子等行業的要求，集成信號測試、故障定位、壓力可靠性測試，一站式解決CAN 的所有問題。
配套詳盡的故障排查與節點標定資料

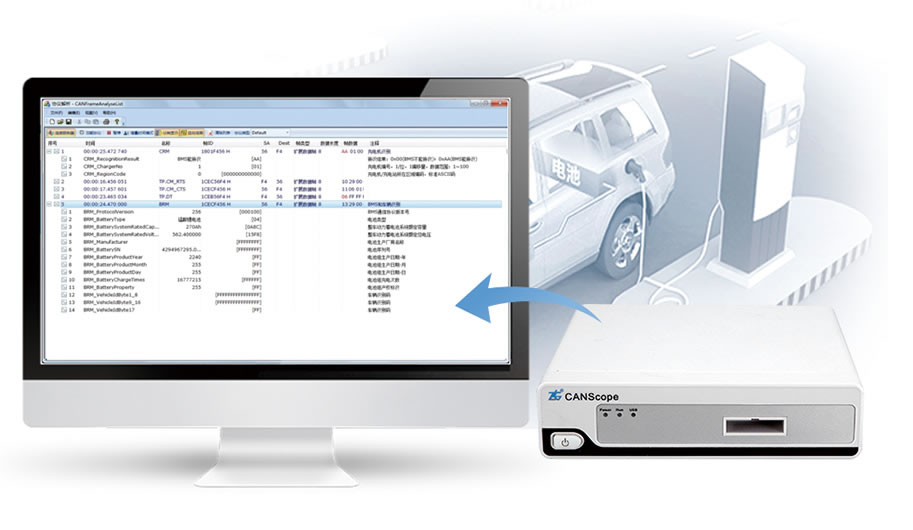

支持車載DBC解碼、CANopen、J1939協議、
國網充電樁與BMS協議分析

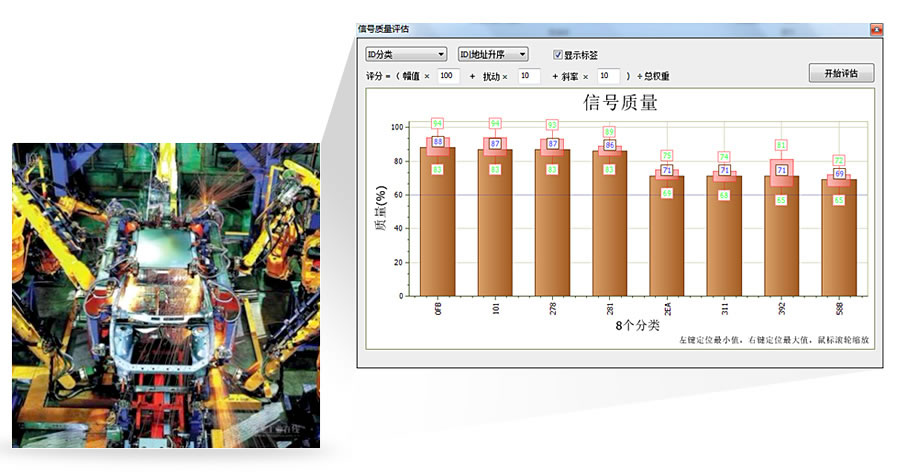

信號質量綜合分析軟件
是我們給上海通用汽車做的節點信號質量測試軟件，也可以通過分析每個焊接機器人CAN節點發出的波形，自動對其的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間進行綜合“評分”，然后通過柱狀圖來直觀顯示出每個CAN幀ID的信號質量。便于出廠和日常維護檢修。

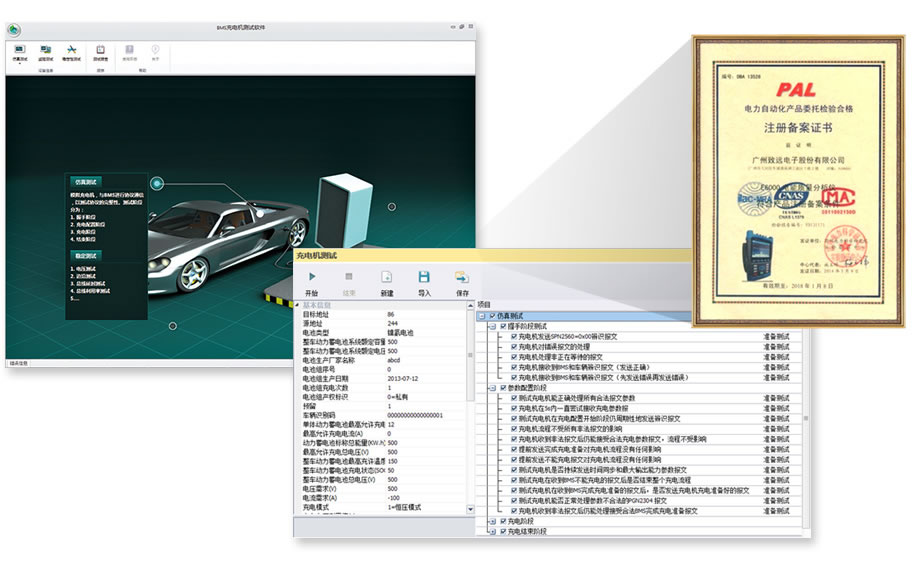

充電樁與BMS通訊仿真測試軟件
是我們給某驗證中心定制的充電樁與BMS通訊測試軟件，用于測試被測充電樁或者新能源汽車BMS是否符合國標GB/T27930，用測試結果來頒發準入牌照。
符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2
CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2。
用戶可以通過選配容錯CAN（低速CAN）或者單線CAN適配頭，支持ISO11898-3標準。
| 特性 | 高速CAN | 容錯CAN |
|---|---|---|
| 數據鏈路層標準 | ISO11898-1 | ISO11898-1 |
| 物理層標準 | ISO11898-2 | ISO11898-3 |
| 總線數目 | 2（雙絞線） | 2（雙絞線） |
| 總線最大速率 | 1 Mbps | 125kbps |
| 總線通信信號 |  |  |
| 總線拓撲結構 |  |   |
| 總線特征 | 低成本的現場總線 極高的總線利用率 可靠的錯誤處理和檢錯機制 節點錯誤不影響整個網絡通訊 多主結構依據優先權進行總線訪問 通訊截止支持雙絞線、同軸電纜或光纖 | 更安全的現場總線 節約總線驅動力，降低功耗 引下線的長度不再受限制 一對導線上的對稱信號傳輸 可以檢測和處理各種短路和中斷 可以在一條導線上進行非對稱數據傳輸 |
| 汽車應用 | 發動機管理、主體總線、車體電子、乘員舒適系統 | 車體電子、車門與車頂節點、乘員舒適系統、座位節點 |
現場故障排查(一)

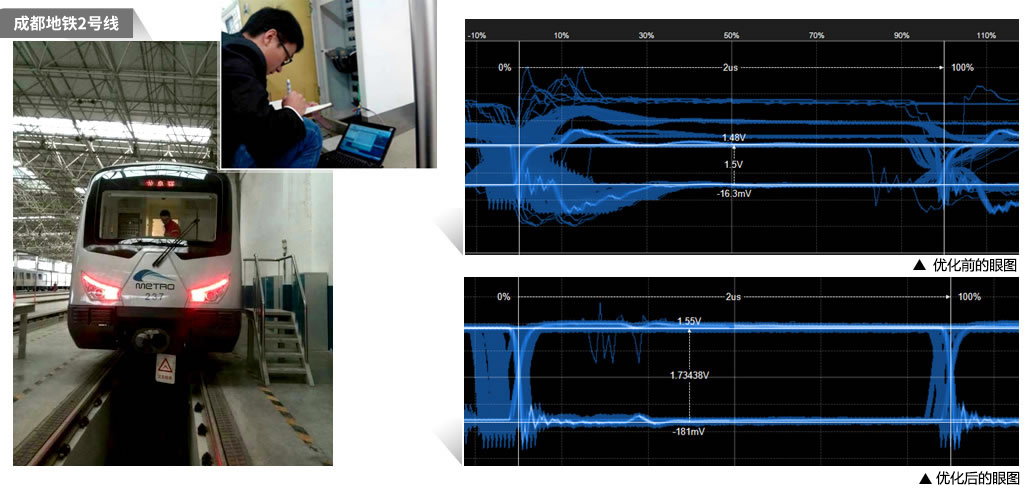

成都地鐵2號線CAN通訊質量優化

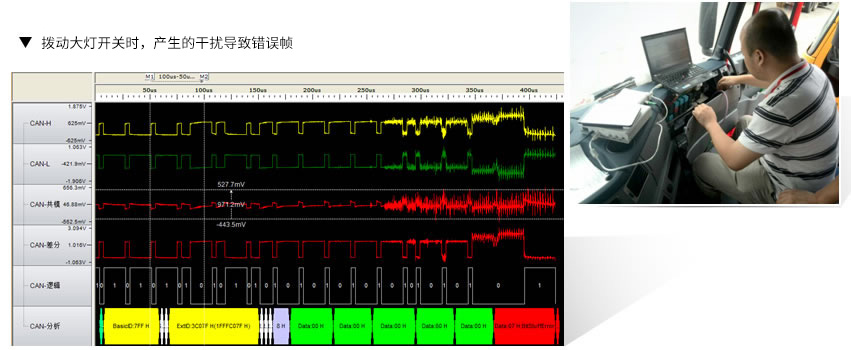

現場故障排查(二)

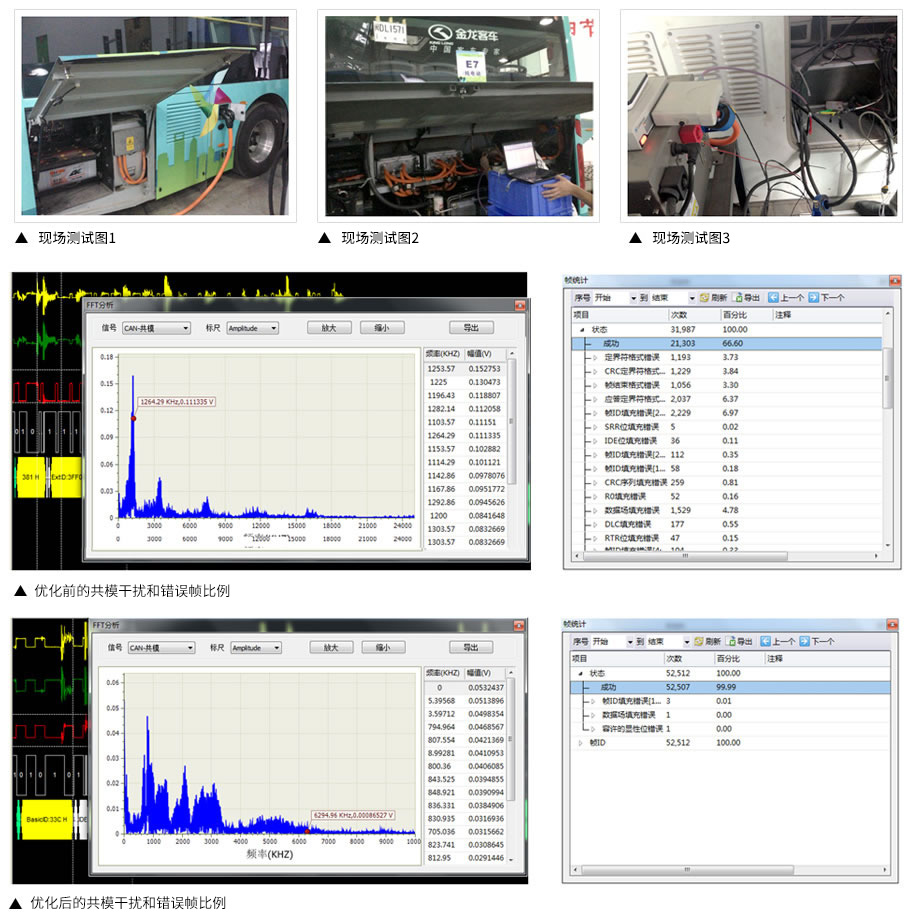

新能源客車干擾故障排查與整改

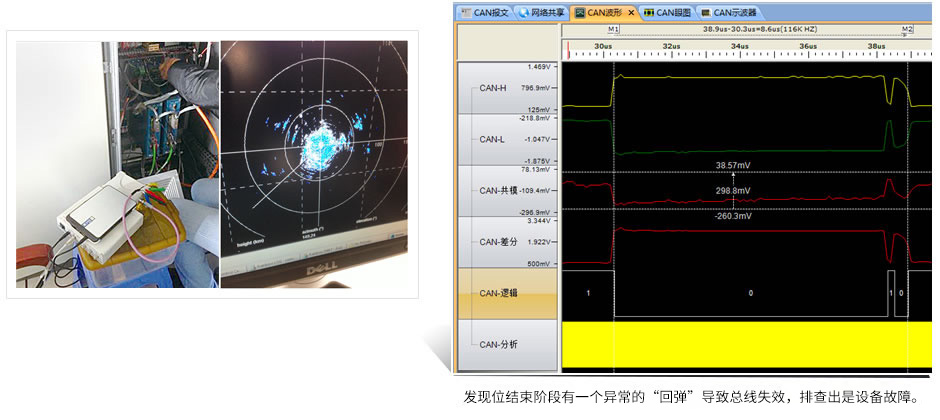

現場故障排查(三)
某機場氣象雷達故障排查
現場故障排查(四)
某電網公司充電樁故障排查
現場故障排查(五)
某機器人研究所CAN通訊測試
現場故障排查(六)
某重型卡車CAN通訊“體檢”
