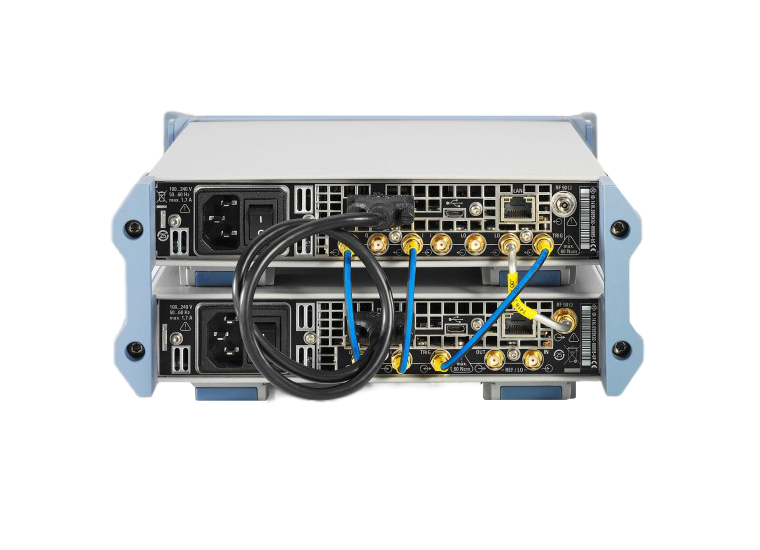

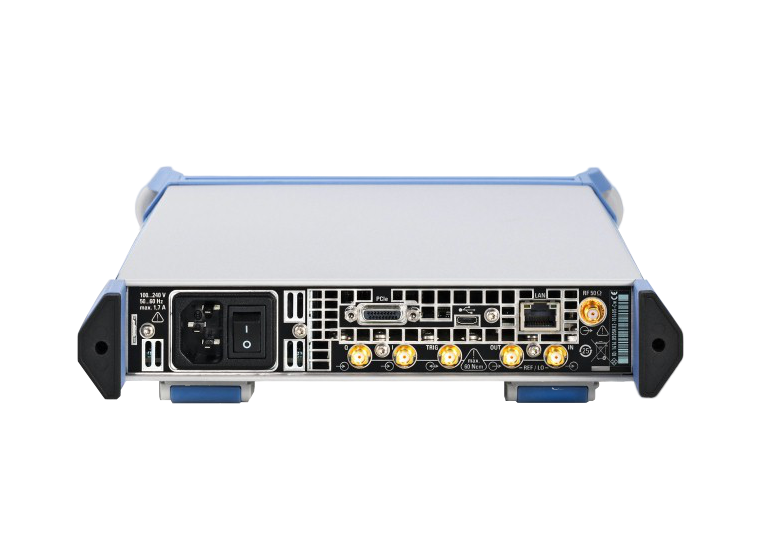

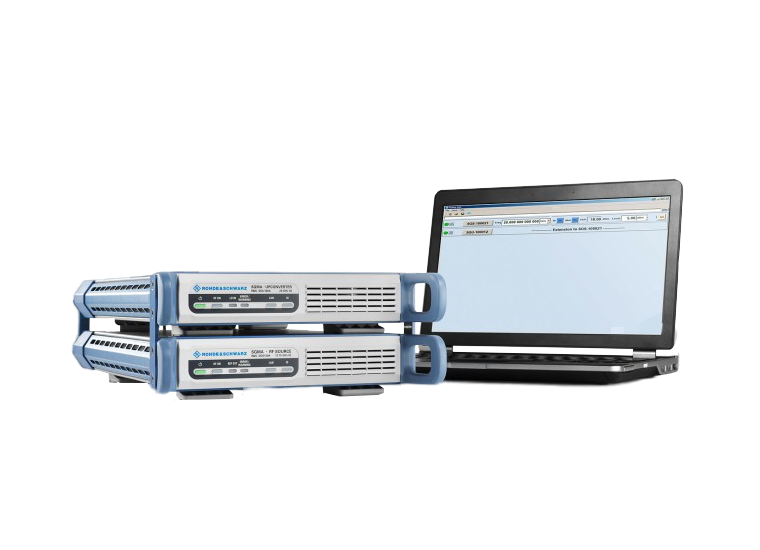

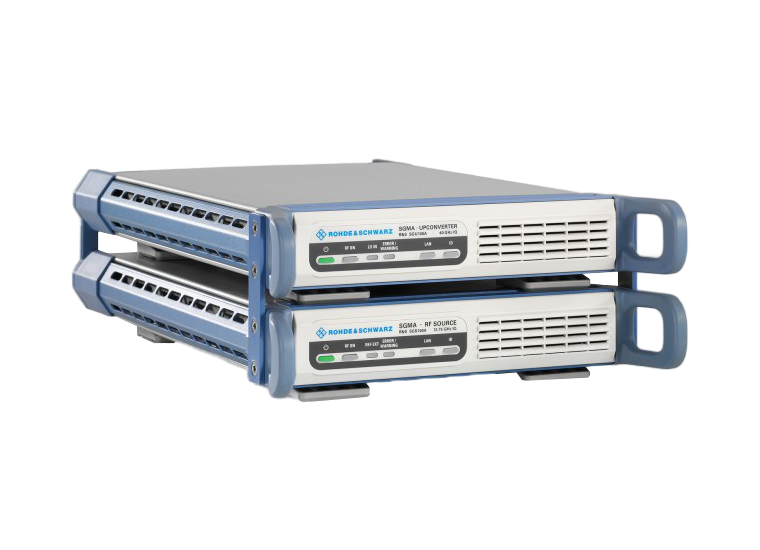

主要特點
規格

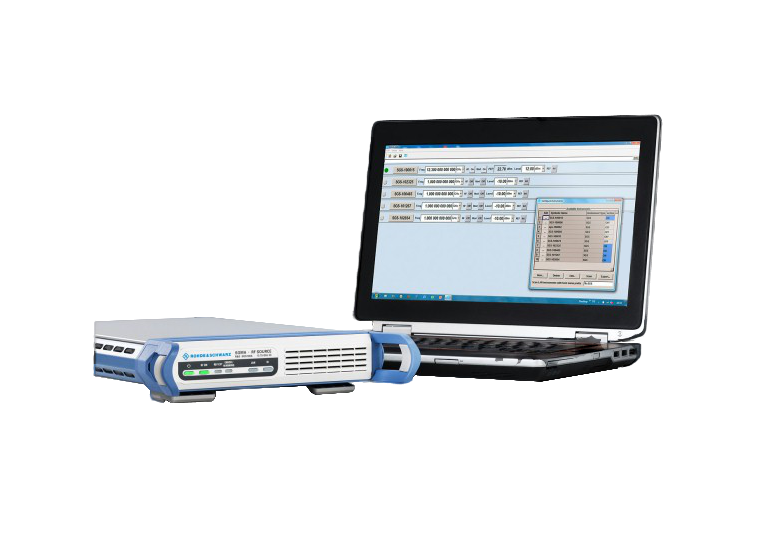

| 簡要技術參數 | ||
| 頻率 | ||
| 頻率范圍 | 帶 R&S SGS-B106 選件 | 1 MHz 至 6 GHz |
| 帶 R&S SGS-B106 以及 R&S SGS-B112 選件 | 1 MHz 至 12.75 GHz | |
| 帶 R&S SGS-B106 和 R&S SGS-B112 選件 以及 R&S SGU100A（帶 R&S SGU-B120 選件） | 10 MHz 至 20 GHz | |
| 帶 R&S SGS-B106 和 R&S SGS-B112 選件 以及 R&S SGU100A（帶 R&S SGU-B120 選件以及 R&S SGU-B140 選件） | 10 MHz 至 40 GHz | |
| 帶 R&S SGS-B106V 選件 | 80 MHz 至 6 GHz | |
| 帶 R&S SGS-B106V 以及 R&S SGS-B112V 選件 | 80 MHz 至 12.75 GHz | |
| 帶 R&S SGS-B106V 和 R&S SGS-B112V 選件 以及 R&S SGU100A（帶 R&S SGU-B120V 選件） | 10 MHz 至 20 GHz | |
| 帶 R&S SGS-B106V 和 R&S SGS-B112V 選件 以及 R&S SGU100A（帶 R&S SGU-B120V 選件以及 R&S SGU-B140V） | 10 MHz 至 40 GHz | |
| 設置時間 | 具有 PCIe 遠程控制 | |
| 僅 R&S SGS100A | < 500 μs | |
| R&S SGS100A 以及 R&S SGU100A | < 2 ms | |
| 針對外部參考的輸入頻率 | 集成到 R&S SGS100A | 10 MHz、100 MHz、1000 MHz |
| 電平 | ||
| 指定電平范圍 | 針對 R&S SGS100A | –10 dBm 至 +15 dBm (PEP)1) |
| 帶 R&S SGS-B26 選件 | –120 dBm 至 +15 dBm (PEP)1) | |
| 針對 R&S SGS100A 以及 R&S SGU100A | ||
| 50 MHz < f ≤ 12 GHz（旁通模式） | –10 dBm 至 +15 dBm (PEP)1) | |
| 12 GHz < f ≤ 20 GHz | –10 dBm 至 +17 dBm (PEP)1) | |
| 12 GHz < f ≤ 40 GHz，使用 R&S SGU-B140/B140V | –10 dBm 至 +15 dBm (PEP)1) | |
| 針對 R&S SGS100A 以及 R&S SGU100A 和 R&S SGU-B26 選件 | ||
| 50 MHz < f ≤ 12 GHz（旁通模式） | –100 dBm 至 +13 dBm (PEP)1) | |
| 12 GHz < f ≤ 20 GHz | –100 dBm 至 +15 dBm (PEP)1) | |
| 電平誤差 | 設置特點：自動；溫度范圍介于 +18°C 至 +33°C | |
| 1 MHz ≤ f ≤ 3 GHz（僅 R&S SGS100A） | < 0.5 dB | |
| 3 GHz < f ≤ 12.75 GHz（僅 R&S SGS100A） | < 0.9 dB | |
| 12 GHz < f ≤ 20 GHz（R&S SGS100A 以及 R&S SGU100A），電平 > –30 dBm | < 0.9 dB | |
| 輸出阻抗 VSWR（在 50 Ω 系統中） | 在整個頻率范圍內，使用 R&S SGS-B26 選件（僅 R&S SGS100A） | < 1.8 |
| 在整個頻率范圍內（R&S SGS100A 以及 R&S SGU100A） | < 1.7（測量值） | |
| 設置時間 | 具有 PCIe 遠程控制，設置特點：自動 | |
| 僅 R&S SGS100A | < 500 μs | |
| R&S SGS100A 以及 R&S SGU100A | < 2 ms（無需轉換機械衰減器） | |
| R&S SGS100A 以及 R&S SGU100A 和 R&S SGU-B26 | < 25 ms（需要轉換機械衰減器） | |
| 頻譜純度 | ||
| 諧波 | 電平 ≤ 8 dBm，CW，I/Q 寬帶“關” | < –30 dBc |
| 非諧波 | 電平 > –10 dBm2)，載波偏移 > 10 kHz， f ≤ 1.5 GHz（針對 R&S SGS100A） | < –76 dBc |
| 次諧波 | 電平 > –10 dBm2)，f ≤ 3 GHz | < –76 dBc |
| 寬帶噪聲 | 1 MHz ≤ f ≤ 6 GHz 和 10 MHz 載波偏移， 6 GHz < f ≤ 12.75 GHz 和 30 MHz 載波偏移，自動模式，電平 > 5 dBm，1 Hz 測量帶寬，CW | |
| 僅 R&S SGS100A | < –145 dBc | |
| R&S SGS100A 以及 R&S SGU100A | ||
| CW，f ≤ 12 GHz | < –140 dBc（測量值） | |
| CW，f > 12 GHz | < –142 dBc | |
| CW，f > 19.5 GHz | < –139 dBc（典型值） | |
| SSB 相位噪聲 | 20 kHz 載波偏移，1 Hz 測量帶寬 | |
| f = 1 GHz | < –126 dBc；–130 dBc（典型值） | |
| f = 10 GHz | < –106 dBc；–110 dBc（典型值） | |
| I/Q 調制 | ||
| I/Q 調制器帶寬（射頻） | 100 MHz < f ≤ 2.5 GHz，I/Q 寬帶 | 40% 的載波頻率 |
| 2.5 GHz < f ≤ 12.25 GHz，I/Q 寬帶 | 1 GHz | |
| f > 12 GHz（R&S SGS100A 以及 R&S SGU100A） | 2 GHz | |
| 誤差矢量 | 使用 16QAM 測量，濾波器根升余弦 α = 0.5，10 kHz 符號率 | |
| f > 80 MHz，RMS，10 kHz 符號率（僅 R&S SGS100A） | < (0.4% + 0.2% × f/GHz) | |
| f > 12 GHz，RMS，10 MHz 符號率（R&S SGS100A 以及 R&S SGU100A） | < (2% + 0.04% × f/GHz) | |
| ACLR | WCDMA 3GPP FDD，TM 1/64， 頻率范圍介于 1800 MHz 至 2200 MHz （僅 R&S SGS100A） | > 67 dB；69.5 dB（測量值） |
| 基帶旁通模式 | ||
| 頻率范圍 | 1 MHz ≤ f ≤ 80 MHz | |
| 指定電平范圍 | 僅 R&S SGS100A | –5 dBm 至 +15 dBm |
| 帶 R&S SGS-B26 選件 | –120 dBm 至 +15 dBm | |
| 遠程控制 | 使用羅德與施瓦茨儀器驅動程序 | PCIe（單通道） |
| 使用 SCPI 1999.5 或兼容的命令集 | 以太網 (TCP/IP) 10/100/1000BaseT | |
| 使用 SCPI 1999.5 或兼容的命令集 | USB 2.0 | |
| 通用數據 | ||
| 功耗 | 僅 R&S SGS100A | 70 W（測量值） |
| 僅 R&S SGU100A | 40 W（測量值） | |
| 尺寸 | W × H × D，每個裝置 | 250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU，? 19" 機架寬度 |
| 重量 | 裝備齊全 | 4.0 kg (8.82 lb) |
