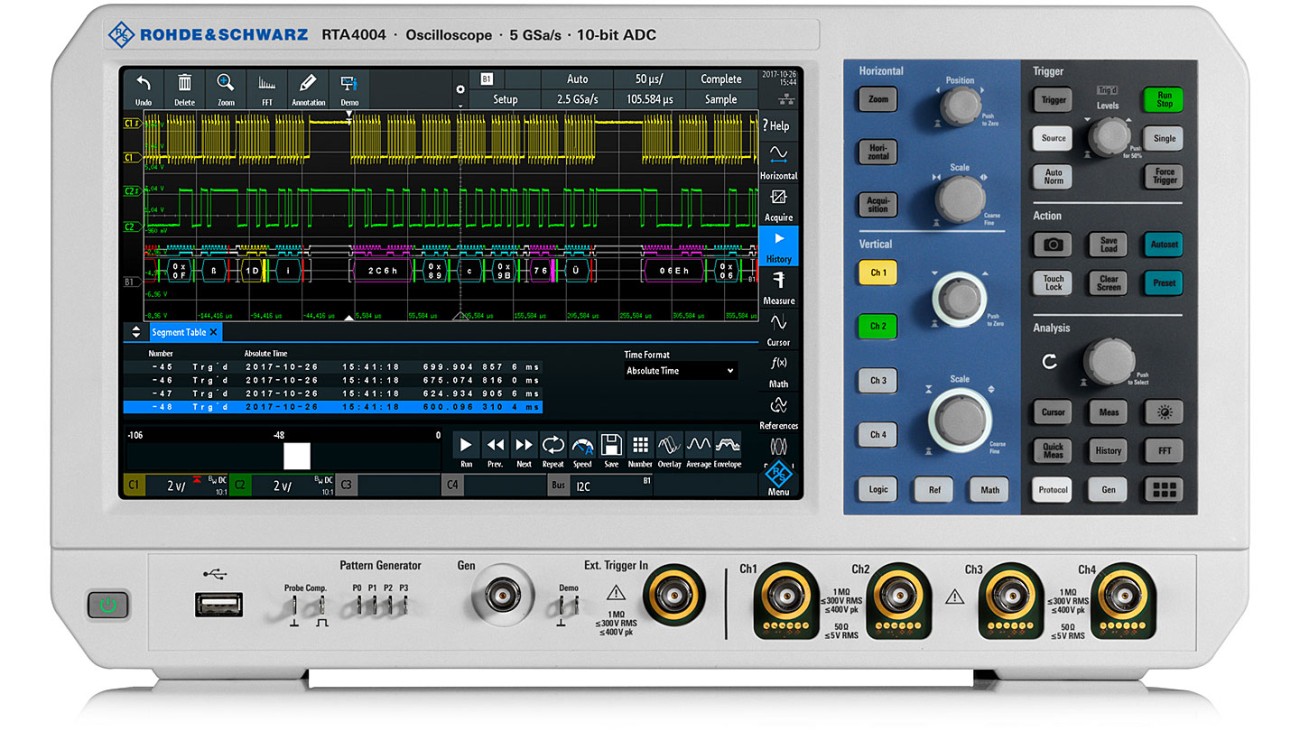

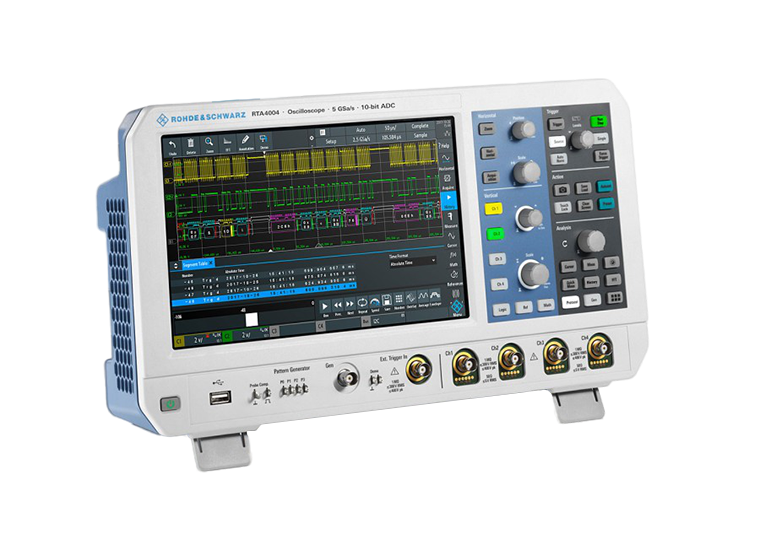

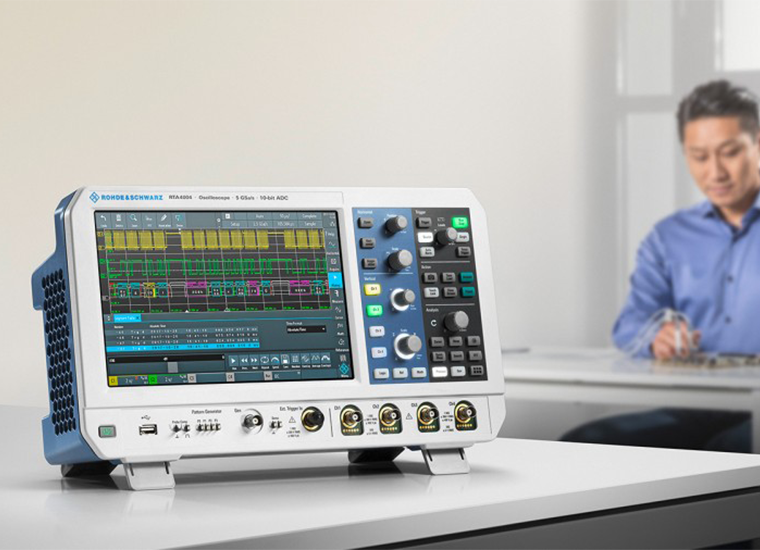

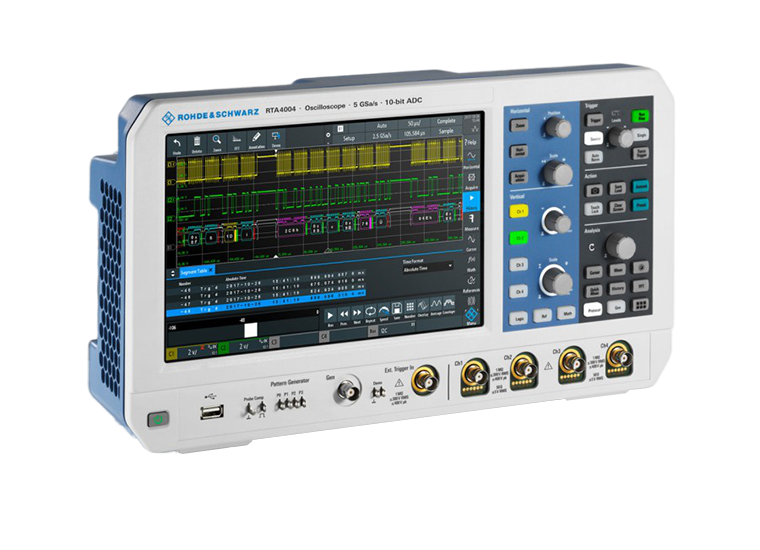

RTA4000 示波器
R&S?RTA4000 具備一流的信號完整性和快速響應的超大深存儲，將“十”力鉅獻提高到更高水平。羅德與施瓦茨專門設計的 10 位 ADC 結合極低噪聲性能和頂級存儲深度，在遇到意外測量挑戰時可以生成高保真波形，確保更加快速準確地進行測量。
主要特點
特性和優點
信號分析：快速獲取結果
可查看存在于大信號中的小信號細節
R&S RTA4000 使用羅德與施瓦茨設計的定制化 10 位模數轉換器，分辨率提升到傳統 8 位模數轉換器的 4 倍。分辨率越高，波形越清晰，進而顯示更多在其他情況下可能忽略的信號細節。比如在測量開關電源的特性時， 在單次捕獲中，需要同時測量開關設備開啟和關斷時的電壓。
分段存儲
100 Msample（標配）；200 Msample（交織模式）
R&S RTA4000 提供一流的存儲深度：每個通道的存儲深度達到 100 Msample，在交織模式下存儲深度可達 200 Msample。這是同類示波器的十倍。用戶甚至可以在高采樣率下捕獲更長的采集序列，以便獲得更詳細的分析結果，例如分析開關電源的瞬態響應。
在全帶寬下采集時間更長
分段存儲：1000 Msample，帶歷史功能
R&S RTA-K15 選件帶有深存儲、分段存儲功能，能分析較長觀測時間的信號序列?？梢栽趲酌牖驇追昼妰炔东@有通信間隔的協議信號（例如 I2C 或 SPI）。由于分段長度可調，因此 1000 Msample 的存儲深度能得到最優的利用。在歷史模式下，可以調用 1000 Msample 最大分段存儲中的所有采集波形并進行分析。
使用 MSO 選件進行邏輯分析
16 個附加數字通道
使用 R&S RTA-B1 選件，每臺 R&S?RTA4000 都可以升級為具有 16 個附加數字通道、直觀易用的 MSO。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。例如，可以使用光標測量很方便地確定模數轉換器輸入輸出之間的延遲。
波形和碼型發生器
生成模擬和數字激勵
R&S RTA-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育領域以及開發硬件原型。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出任意波形以及 4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制。可使用預定義碼型，比如 I2C、SPI、UART 以及 CAN/LIN。
數字電壓表
測量并顯示電勢
R&S RTA4000 在每個通道上設有 3 位電壓表 (DVM) 和 6 位頻率計，可實現同步測量。標配測量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。
頻率分析模式
有些故障難以察覺，這通常是因為時間和頻率信號之間的相互作用。只要按下按鈕，輸入中心頻率和頻率范圍，即可激活 R&S RTA4000 的 FFT 功能。R&S RTA4000 示波器具有強大的 FFT 功能，可分析最長達 128 kpoints 的信號。其他實用功能包括光標測量和頻域自動設置。
模板測試模式
模板測試能快速顯示特定信號是否在規定的容差范圍內。模板使用合格/不合格評估的統計數據，評估被測設備的質量和穩定性， 并且快速確定信號異常和意外結果。當模板被違規時，測量停止。R&S RTA4000 的 AUX-OUT 連接器將在每次模板違規時生成一次脈沖輸出。此脈沖輸出可用于觸發測量設置中的操作。
