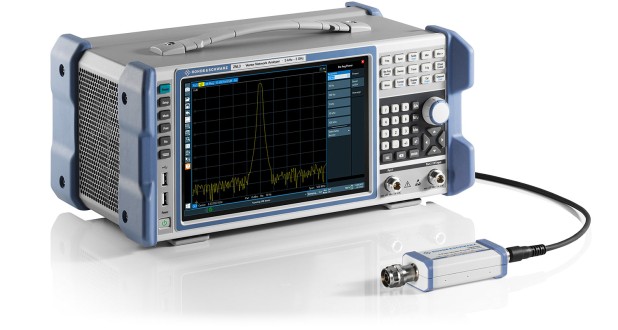

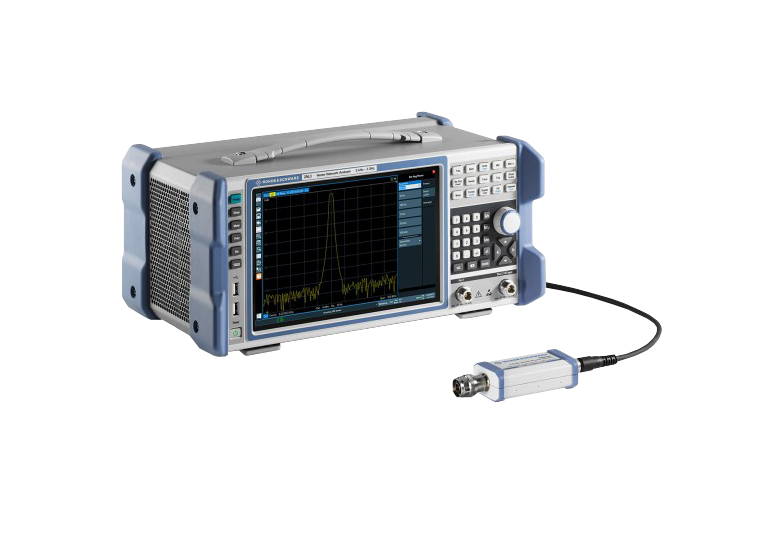

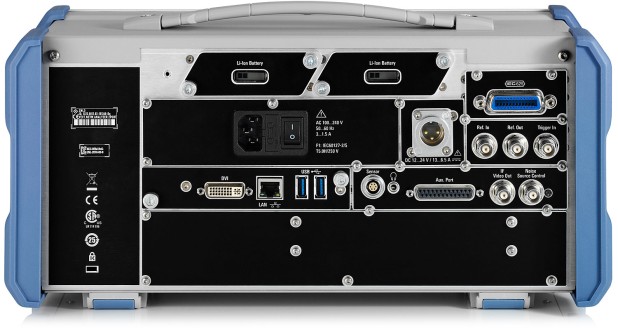

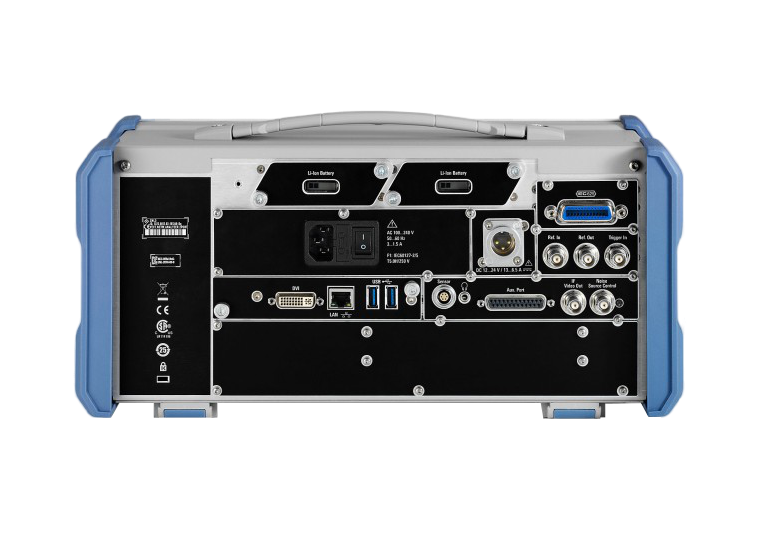

ZNL 矢量網絡分析儀
用于射頻應用的測量儀器必須滿足嚴格的質量標準。此類儀器應具有多種測量功能，且易于操作。測量速度快和性能可靠尤為關鍵。R&S?ZNL 結構緊湊，不僅可應對這些挑戰，還提供了更多功能：將矢量網絡分析儀、頻譜分析儀和功率計的功能集于一體。
主要特點
特點和優勢
規格
| 網絡分析 | ||
| 頻率范圍 | R&S?ZNL3 | 5 kHz 至 3 GHz |
| R&S?ZNL4 | 5 kHz 至 4.5 GHz | |
| R&S?ZNL6 | 5 kHz 至 6 GHz | |
| 動態范圍 | > 120 dB（規定值）；典型值 > 130 dB | |
| 輸出功率 | 0 dBm（規定值）；典型值 +3 dBm | |
| 跡線噪聲 | < 0.0035 dB（規定值）；典型值 < 0.0005 dB | |
| 測量速度 | ||
| 掃描時間 | 401 個測量點，雙端口 TOSM，200 MHz 頻跨，100 kHz 中頻帶寬 | 16.7 ms |
| 數據傳輸 | 通過 IEC/IEEE/GPIB，201 個測量點 | 3 ms（典型值） |
| HiSLIP（通過 1 Gbit/s LAN） | 2.5 ms（典型值） | |
| 測量參數 | S 參數 (Sxy)、波量、波量比、阻抗參數 (Zxy)、導納參數 (Y)、穩定因數 | |
| 顯示格式 | dB、幅度、相位、史密斯圓圖、極坐標圖、SWR、展開相位、線性幅度、反轉史密斯圓圖、實部、虛部、延遲 | |
| 校準方法 | 反射歸一化（開路或短路）、反射 (OSM (OSL))、增強型反射歸一化（OM 或 SM）、傳輸歸一化（響應校準）、雙向傳輸歸一化（響應校準）、單向雙端口、TOSM (SOLT) | |
| 測量點數量 | 矢量網絡分析儀模式 | 1 至 100 001 |
| 頻譜分析儀模式 | 101 至 100 001 | |
| 中頻帶寬 (IFBW) | 1 Hz 至 500 kHz（按 1/1.5/2/3/5/7 步進） | |
| 頻譜分析（R&S?ZNL3，帶 R&S?ZNL3-B1 選件；R&S?ZNL4，帶 R&S?ZNL4-B1 選件；或 R&S?ZNL6，帶 R&S?ZNL6-B1 選件） | ||
| 頻率范圍 | R&S?ZNL3 | 5 kHz 至 3 GHz（1 Hz 分辨率） |
| R&S?ZNL4 | 5 kHz 至 4.5 GHz（1 Hz 分辨率） | |
| R&S?ZNL6 | 5 kHz 至 6 GHz（1 Hz 分辨率） | |
| 顯示平均噪聲電平 (DANL) | 射頻衰減 0 dB | < -140 dBm（規定值）；典型值 < -150 dBm |
| 相位噪聲 | 1 GHz，10 kHz 偏置 | < -103 dBc (1 Hz)；< -108 dBc (1 Hz) |
| 最大信號分析帶寬 | 帶 R&S?FPL1-B40 選件 | 40 MHz |
| 互調 | ||
| 三階截止點 (TOI) | 300 MHz ≤ fin ≤ 3 GHz | > 16 dBm（規定值）；典型值 > 20 dBm |
| 二次諧波截止 (SHI) | 900 MHz ≤ fin ≤ 1.5 GHz | 70 dBm（標稱值） |
| 通用功能 | ||
| 限值線 | 矢量網絡分析儀模式 | 單個限值線、分段限值線、上限、下限 |
| 通道數 | 單臺矢量網絡分析儀裝置 | 無限制 |
| 通道設置數 | 最多 14 | |
| 跡線的數量（同時顯示） | 矢量網絡分析儀模式 | 無限制 |
| 頻譜分析儀模式 （R&S?ZNL3-B1/R&S?ZNL4-B1/R&S?ZNL6-B1 選件） | 6 | |
| 標記數量 | 矢量網絡分析儀模式 | 時域中每條跡線最多 10 個標記 + 1 個參考標記> |
| 頻譜分析儀模式 （R&S?ZNL3-B1/R&S?ZNL4-B1/R&S?ZNL6-B1 選件） | 16 | |
| 通用數據 | ||
| 操作系統 | Windows 10 | |
| 顯示屏 | 10.1" (26.4 cm) WXGA 彩色 LCD 顯示屏，多點觸摸屏 | |
| 尺寸（寬 × 高 × 深） | 408 mm × 186 mm × 235 mm (16.06 in × 7.32 in × 9.25 in) | |
| 重量 | 取決于配置 | 6 kg 至 8 kg（13.23 lb 至 17.64 lb） |
