主要特色
- 五合一安規掃描分析儀
(交流耐壓、直流耐壓、絕緣電阻、層間短路、 直流電阻) - 耐壓測試(Hi-pot)
- 5kVac / 6kVdc
- HSCC 高速接觸檢查 - 絕緣電阻測試(IR)
- 最大 5kV - 繞線元件脈沖測試 (IWT)
-脈沖測試高取樣率(200MHz) - 直流電阻測試
- 10通道四線直流電阻測試
-Δ型/Y型馬達繞線電阻計算 - 支援最大40通道掃描測試
- 繁中 / 簡中 / 英文操作介面
- USB波形儲存& 畫面擷取功能
- 圖形化彩色顯示
- 標準LAN, USB, RS232介面
- GFI人體保護電路
19036結合層間短路測試功能，具備6kV脈沖電壓，擁有波形面積比較、波形差面積比較、波形顫動偵測(Flutter)及波形二階微分偵測(Laplacian)等判定，提供線圈自體絕緣不良以及電感量確認之有效的檢測方法。
19036專利設計四線直流電阻量測接口，包含Drive 與 Sense并符合耐壓規格，可提供10通道的四線直流電阻量測與溫度補償功能。另可同時搭配16通道掃描盒最多可達到40通道掃描測試 。
19036提供高速接觸檢查(HSCC)功能，利用直接繞線電阻檢查快速掃描確認多個繞組連接是否正常，解決繞線元件接觸不良而導致測試失敗的問題。
馬達測試標準如UL 1004-1，需求高功率的安規綜合測試儀。Chroma 19036其具有輸出及量測AC100mA/DC 20mA的能力。對于漏電流較大或大型設備電氣安規測試的使用者，高功率的耐壓測試與其他安規測試整合于一臺綜合測試儀，將為產線及品保驗證帶來最大的效益，500VA的設計也符合IEC/UL對輸出功率的要求。
量測技術
耐壓測試 ? FLASHOVER DETECTION 電氣閃絡偵測 ARC
19036 與Chroma 其他安規測試系列儀器同樣具有 Flashover偵測功能。Flashover是絕緣材料內部或表面因 高電界產生電氣放電，待測物失去原有之絕緣特性，形 成暫態或非連續性放電，導致碳化導電通路產生或產品 傷害。若只以漏電流判定則無法檢出不良，須以測試電 壓或漏電流之變化率判定檢出不良。因此Flashover偵測 為高壓測試不可或缺的檢視項目之一。
脈沖測試
所謂的『繞線元件脈沖測試』基本上是以一『非破壞性』、高速、低能量之電壓脈沖施加在待測物上，再藉由分析／比對待測物良品與不良品之 等效波形以達到判定良否之目的。繞線元件脈沖測試主要功能乃在早期發現繞線元件中各種潛在之缺陷，例如：層間短路、電暈電弧或甚至是不 易發覺之部分放電等。 四種判定模式
1.波形面積比較 (AREA SIZE)
2.波形差面積比較 (DIFFERENTIAL AREA)
3.波形顫動偵測 (FLUTTER DETECTION)
4.波形二階微分偵測 (LAPLACIAN DETECTION), 以二階微分演算，有效偵測出因電氣放電造成之波形不連續現象。
DCR 直流電阻量測功能
DCR量測(兩線/四線)
Chroma 19036可選擇四線或兩線式直流電阻量測，新型式專利設計接口提供10通道四線直流電阻測量，對于馬達及變壓器等多繞組樣品提供高準 確度量測，其量測范圍從0.1mΩ ~500kΩ。
直流電阻平衡判定 (DCR Balance)
三組繞線馬達的直流電阻不平衡時，易導致旋轉不平衡，長期使用后會造成品質不良。直流電阻平衡功能將繞組的最大最小值相減，若超過設定 值范圍即為不良品，是馬達類產品長期可靠度測試的輔助工具。
溫度補償功能(Temp Compensation)
當量測較小的直流電阻值時，常會遇到溫差所造成的問題。當量測時的溫度不同時，量測的阻值也會不同。因此 19036 加入了溫度補償功能 (Temp Compensation)，經由溫度系數的轉換，將直流電阻換算為標準溫度下量測的值，減少溫度差異造成的影響。
接觸檢查功能
高速接觸檢查 High Speed Contact Check (HSCC) 電氣安規測試回路若發生開路，不良品會誤判為良品導致測試失敗 ; 若發生短路現象，可提早得知并篩選，減少對治具設備的傷害，高速接觸檢 查功能可快速掃描待測物線路接觸是否正常，此新技術可以讓耐壓測試前的接觸檢查比以往更快速完成， 19036另具有高頻接觸檢查(HFCC) 及開 短路偵測OSC(專利號254135)等多項接觸檢查功能，可偵測繞組與鐵芯間是否有開路(接觸不良)或短路(待測物短路)情形。
次測項功能 SUB?STEP
部分生產廠商常以并聯進行耐壓測試以提升生產檢測速度，但并聯測試時，無法正確設定電 流上下限值，導致不良品流出; 以及不良品需至后測站另加進行測試，增加站數及成本。 19036系列提供次測項功能(sub-step)。當生產需要并聯測試時，經由程序的編輯，以不良 (Fail)做為次測項啟動條件。意指當測試于主測項(并聯)不良時，才會進行次測項測試(單顆)， 即可判斷出不良品為哪一顆待測物，可達到高產速與高檢測品質之最佳化。
人體保護電路 GFI
Chroma 19036擁有GFI人體保護功能來保護測試人員。在突發人體感電的情形下，GFI 能夠立 即切斷儀器之電壓輸出，保護操作員不受電氣傷害。GFI 功能以偵測從地端(Earth GND)流回 之電流(Ioperator)與LOW端電流(Idevice)，比較后若大于0.5mA，則會在立即切斷電壓輸出。
產品應用
旋轉電機元件：△ / Y馬達、風扇、轉子/ 定子 從電動車主馬達、伺服器馬達、揚升馬達與風扇 等所有旋轉電機類產品，其制程中會進行脈沖測 試 、耐壓測試及直流阻抗量測等測試來確保產 品品質。并參考JB/T 7080國標機械行業標準執 行測試。19036之直流電阻量測上可進行四線式 量測，單端點包含Drive和Sense共10組獨立通道 讓您可以一次掃描測試三顆待測物，提高生產產 能。每個通道可分別設定為高壓輸出/參考端/關 閉。
Y型馬達測試說明，測試項目為:
- HSCC / OSC
- DCR Test
- Impulse Test
- Hi-pot –Sub step test
△與Y型馬達繞組
針對△型與Y型馬達繞組(無中心抽頭式)無法直 接進行直流電阻量測的問題， Chroma 19036 具有馬達繞線電阻計算功能， 經計算后得 到R1,R2,R3的數值。40通道掃描測試

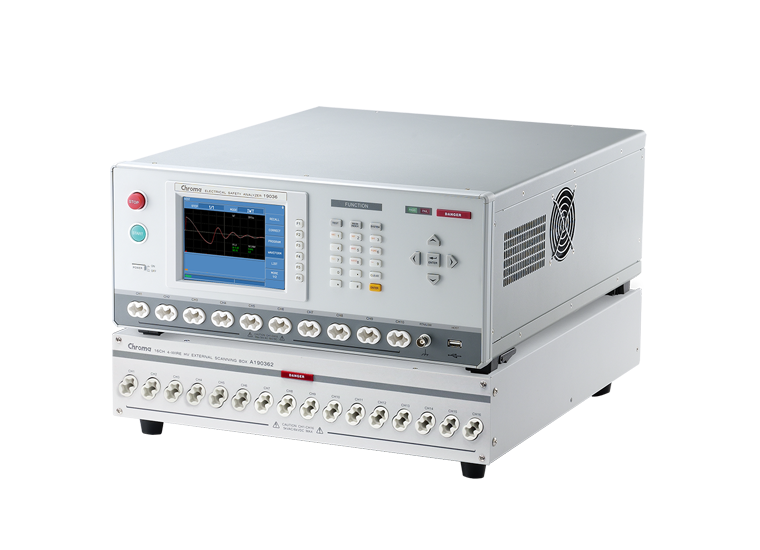

A190359掃描器提供16個測試通道，每個通道 都可設定為H(高壓輸出)，L(參考點)或是Off(不 設定)。19036與A190359組合可應用于多PIN或 少量多樣型之待測物 以及cell單元式產線，單 站完成所有測試。
