主要特色
可選擇單相或三相交流輸出 可設定電壓和頻率的輸出變動率 可設定電壓和電流的輸出限制 高電流波峰因素，適用于浪涌電流測試 可設定電壓波形啟動及關閉的相位角 輸出電壓變化的同步TTL信號 LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬 電壓暫降、短時中斷和電壓變化模擬 諧波和間諧波的失真波形合成 參數量測功能包括個階電流諧波成份 可程式化類比介面 數位介面 : GPIB、RS-232、USB和Ethernet 透過并聯輸出模式可提供更高的輸出功率 可編程輸出阻抗
Chroma 61500系列可編程交流電源供應器內建16bit的類比/數位轉換器的量測線路，搭配快速運算的韌體，可提供量測各種參數，包括真實的RMS電壓、RMS電流、實功率、功率因素、VA (視在功率)、峰值電流、波峰因素等；而透過先進的DSP技術，Chroma 61500系列產品能測量輸出的總諧波失真(THD)及多階電流諧波成份數值，并可透過屏幕以Waveform Viewer功能直接顯示輸出電壓及電流波形。
除了能提供穩定的輸出電壓和頻率，Chroma 61500系列產品還提供了強大的功能來模擬各種輸入電源干擾情況。其中STEP和PULSE模式提供簡單且方便的方法，來執行單步或連續的電壓變動，可由一個內部或外部的事件來觸發動作。此功能常用來模擬電源干擾，例如:周期瞬降、瞬間高壓、電壓漸降等。 LIST模式更擴大波形編輯功能以符合更復雜的測試電壓波形，LIST模式主要以100個序列可分別設定開始與結束的狀態組成，編輯波形成份可包含AC和DC，這樣幾乎可組成所有想要的信號波形。運用這些波形模式，Chroma 61500系列產品能模擬各種的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和IEC61000-4-13、IEC 61000-4- 14、IEC 61000-4-28的法規測試。
此外Chroma 61500系列產品能夠模擬IEC 61000-4-29* Electromagnetic compatibility (EMC)-Part 4-29: Testing and measurement techniques- Voltage dips, short interruptions and voltage variations on dc input power port immunity tests法規對于直流電壓暫降、短暫中斷和電壓變化測試條件(％UT) 如下表。
Chroma 61500系列可編程交流電源供應器可以讓使用者設定電壓或頻率的輸出變動率，當輸出的電壓或頻率改變時，就會依照設定的變動率逐漸達到最終值。這可以幫助使用者驗證產品的操作范圍，例如可設定頻率由47Hz逐漸增加到63Hz，或電壓由90V逐漸增加到264V，取代只驗證輸入90V、115V、230V及264V幾個電壓點的方式。另外對待測物開機時，用電壓由0V逐漸上升的方式來減少輸入的浪涌電流，可應用在馬達的啟動，或多個產品同時開機測試。
傳統的交流電壓源只能提供正弦信號波形供測試，但是現在越來越多要求模擬輸入電壓異常狀況下的失真波形。 Chroma 61500系列產品提供WAVEFORM SELECTION功能允許使用者設??定三角波、鉗制正弦波及內定的30組失真波形，也可藉由電腦存入自行定義的30組使用者自訂波形。
此外，Chroma 61500系列產品具備SYNTHESIS(合成)功能，允許使用者以50Hz或60Hz的基本頻率來設定多階的諧波成份，形成周期性的失真波形；另外61500系列產品亦提供INTERHAR(間諧波)功能，用于基頻之外設定另一個非諧波的變動頻率成份，從0.01Hz掃描到2400Hz，可幫助發現待測物輸入端的諧振點或抗干擾的脆弱點。藉由以上特性，61500系列產品可輸出周期性諧波和非周期性間諧波的失真波形，以完成IEC 61000-4-13符合免疫性測試。
Chroma 61507/61508/61509及61511/61512機種提供選擇單相或三相輸出功能，使用者可以經由前面板或遠端控制選擇單相或三相輸出模式。即使設置在單相輸出模式，仍然可以提供全功率輸出的能力，不需擔心輸出功率規格會有遞減的情形。

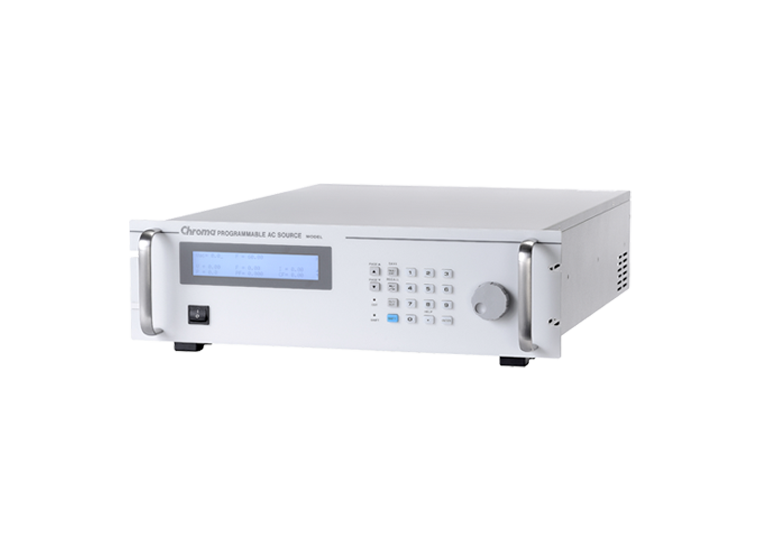

Model 61501/61502/61503/61504/61505機種則可以使用三臺單機，在三相模式的同步機制下串聯成三相電輸出使用。
Chroma 61500系列可編程交流電源供應器可經由(Master/Slave)并聯輸出模式以達成使用者對于高功率的需求。其中61501/61502/61503/61504/61505機種無提供并聯功能；61507/61508/61509機種以同系列機種(即61507/61508/61509/61607/61608/61609)互相搭配且最多可并聯臺數為2臺。例如：連接2臺61509 6kVA交流電源供應器在并聯模式以達成12kVA的總輸出功率；連接61509 6kVA和61607 3kVA交流電源供應器在并聯模式以達成9kVA的總輸出功率。

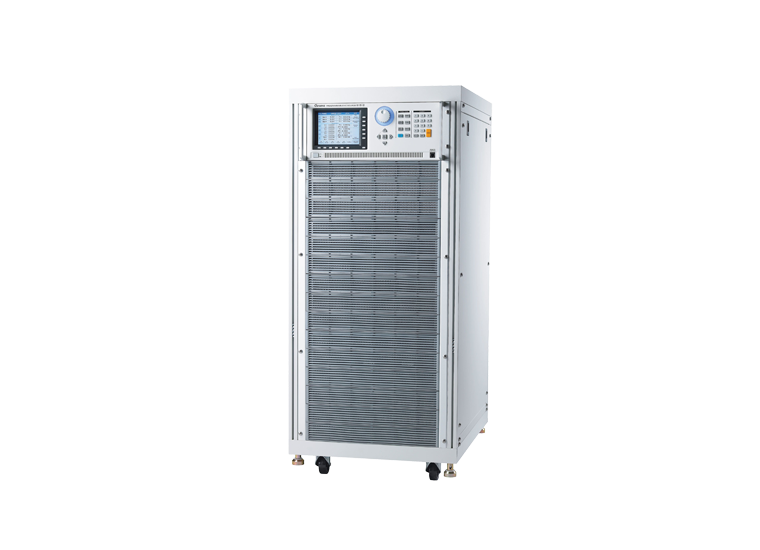

61511/61512機種以同系列機種(即61511/61512/61611/61612)和18kVA并聯專用機(A615103)互相搭配，最多可并聯臺數為5臺。例如：連接2臺61511 12kVA交流供應器在并聯模式以達成24KVA的輸出功率；連接1臺61512 18kVA交流供應器及2臺A615103 18kVA并聯專用機在并聯模式以達成54KVA的輸出功率。
Chroma 61500系列Softpanel是一套專為控制交流電源供應器所設計的電腦圖形化操作介面，其多功能的圖型化面板及簡易的操作方式提供使用者一個多功能及容易操作交流電源供應器的環境。同時可經由預設的IEC抗擾度法規設定進行相關法規測試 (IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28) 。
Chroma 61509/61508/61507機種可藉由選購配件提供5kHz高頻率輸出功能。而搭載此選購配件后，交流源機臺會有不同的High / Low檔位輸出電壓范圍，其細節如下圖所示。
型號規格 系列機種 61501/ 61502/ 61503/ 61504/ 61505 61507/ 61508/ 61509 61511/ 61512 功率規格 500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA 3kVA/ 4.5kVA/ 6kVA 12kVA/ 18kVA 輸出模式 單相 單相 或 三相 單相 或 三相 電壓規格 0~150V/ 0~300V/ Auto 0~175V/ 0~350V/ Auto 0~150V/ 0~300V/ Auto 頻率 DC. 15Hz~1kHz DC. 15Hz~2kHz (5kHz 選購配件) DC. 15Hz~1.5kHz 并聯能力 無 2臺 (最大12kVA) 5臺 (最大90kVA)
Model Description 詢價 61501 可編程交流電源供應器 0-300V/15-1KHz/500VA, 1? 61502 可編程交流電源供應器 0-300V/15-1KHz/1kVA, 1? 61503 可編程交流電源供應器 0-300V/15-1KHz/1.5kVA, 1? 61504 可編程交流電源供應器 0-300V/15-1KHz/2kVA, 1? 61505 可編程交流電源供應器 0-300V/15-1KHz/4kVA, 1? 61507 可編程交流電源供應器 0-350V/15-2KHz/3kVA, 1? or 3? 61508 可編程交流電源供應器 0-350V/15-2KHz/4.5kVA, 1? or 3? 61509 可編程交流電源供應器 0-350V/15-2KHz/6kVA, 1? or 3? 61511 可編程交流電源供應器 0~300V/15~1.5kHz / 12kVA, 1? or 3? 61512 可編程交流電源供應器 0~300V/15~1.5kHz / 18kVA, 1? or 3? A615001 控制介面卡 (含外部類比電壓參考輸入、RS-232介面、GPIB介面)，適用61501~61505機種 A615002 控制介面板 (含LAN介面、USB介面)，適用61500/61600/61700系列 A615003 交流電壓轉換器，適用61500/61600系列 A615007 電腦圖形化操作介面Soft panel，適用61500/61600系列 A615008 直流電壓雜訊濾波器 (Max Input Current 16A)，適用61500/61600系列 A615103 18kVA并聯專用機 (1? or 3?)，適用61511/61512/61611/61612機種 A615104 兩臺并聯專用輸入輸出端子臺組合，適用61511/61512/61611/61612/A615103機種 A615105 三臺并聯專用輸入輸出端子臺組合，適用61511/61512/61611/61612/A615103機種 A615106 逆灌電流保護器，適用61511/61512/61611/61612機種 B615000 5kHz輸出頻率選購配件，適用61507/61508/61509機種 (工廠出貨前安裝)
