小編有幸跟隨大佬去了一次某檢測中心，驗證雙極性電源的功能和性能，測試電池模組在充放電過程中的噪聲是否滿足客戶要求，其中遇到一些問題以及解決方案，在這里和大家一起分享和學習。

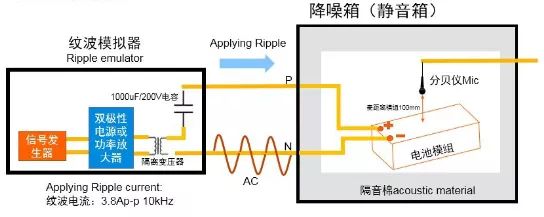

調整模組SOC至30%、測試前拍照記錄模組的外觀狀態，記錄模組的絕緣電阻、按照接線方式安裝好測試臺、輸入正弦波電流3.8Ap-p，10KHz、在不同位置用分貝儀記錄噪聲，每個點測試時間為10min，分貝儀距離模組100mm、最差測試點最大噪聲應小于43db。接線方式如圖1所示：
圖1 接線方式圖
在按照接線方式安裝好測試臺之后，雙極性電源輸出電流，使電流達到3.8Ap-p，然而用示波器檢測到通過電池模組的電流最大只能到2.3A左右，無法達到3.8Ap-p的輸出電流。
經過大佬現場調試，分析問題出現在兩個部分，第一是隔離變壓器（功率：1000W；作用：在電池放電過程中防止電流往回灌）在工作時產生很高的電感，對交流電有一定的阻礙作用，其次是使用的有極性電容會有一定的直流分量灌進去，不宜用在純交流環境。

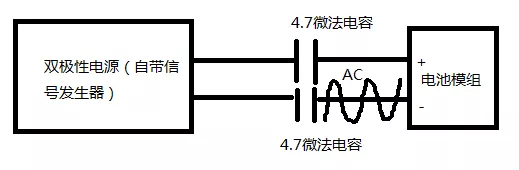

現場提供了兩種解決方案，第一，將換成非晶磁環變壓器，第二，將電容換成無極性電容，第一種在現場不支持，第二種我們借用了檢測中心4.7微法的無極性電容，替換掉之前的有極性電容，撤掉了隔離變壓器，測試發現電池放電過程中，電流往回灌，使得雙極性電源啟動自我保護程序，無法測試，故再增加一個無極性電容在電池模組的負極，可以正常測試，問題得到解決，實際接線如下圖2所示：
圖2 實際接線圖

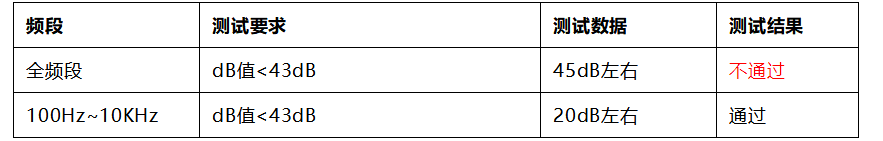

測試結果如下表1所示：
表1 測試結果表
從表中可以看出，全頻段測試結果是不滿足測試要求的，而在國標GBT 3767-2016中規定聲學噪聲測試的頻率范圍為100Hz~10KHz，在100Hz~10KHz范圍內，測試的DB和DBA值都在20dB左右，測試通過，原因是在低頻（125Hz以下）段，DB和DBA值會比較大，且大多數的企業都不將低頻做參考，基本上都看DBA的值，不將DB值作為參考依據（DBA是在DB的基礎上進行A計權，A計權針對人耳分辨聲音的特點進行了修正，這樣得出的dBA值更容易貼近人耳的感受）。
在整個測試過程可以看出，雙極性電源的自我保護功能可以在電壓超限時自啟動，很好的保護自己，大大的節省后期的維修售后費用，此款電池模組在充放電過程中產生的噪聲大致會在20dB左右，噪聲干擾較小。
以上就是關于雙極性電源進行電池模組噪聲測試?yán)玻?/p>
