功率分析儀是一種測量用電功率和其他電參數的一種儀器,也稱電參數分析儀。
功率是用電設備的一個重要參數，通常，功率分析儀也能檢測其他其他電性能參數，如電壓，電流，功率因數等。
功率分析儀適用于LCD監視器等信息設備，綠色計算機、電子鎮流器、節能燈、環保監視器、開關電源供應器(S.P.S)，不斷電系統( UPS)，電動工具，信息及辦公設備(打印機、掃描儀)，家電，教育單位等相關產品的檢查，也適用于對電網運行質量進行監測及分析，提供電力運行中的諧波分析及功率質量分析。

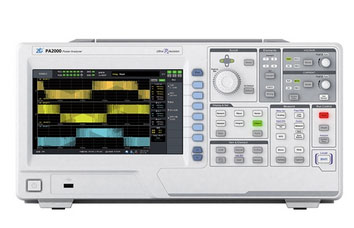

功率分析儀
整機由電壓/電流采樣電路、微處理器運算電路、顯示/鍵盤電路、USB/RS232C/RS485通訊電路、PC端軟件、電源電路組成。
采樣電路分為電壓采樣和電流采樣部分，電壓采樣通常采用電阻降壓采樣，電流采樣采用電流互感器CT隔離采樣，其各自又包括：信號放大、自動量程處理、抗混迭低通濾波電路、ADC模數轉換器組成。此電路對輸入的交流信號進行量化采樣，后經微處理器運算電路進行數字運算處理，并把測量數據顯示在面板上。
針對不同的電壓范圍，功率分析儀會分不同的量程，以獲得**的分辨率，量程的轉換通常是分析儀自動轉換的，稱為自動量程。
早期的功率分析儀是采用以下公式實現的：P=UI
上式中，P為功率，U為電壓，I為電流。當輸入信號為比較純正的正弦波時，這種算法可以獲得比較高的精度，但輸入信號不是正弦波時，測量到的結果便會有偏差。為了克服此缺點，現代的功率分析儀通常采用實時采樣、真有效值算法，以獲得更高精度。
