選型表
| 型號 | CANFDNET-800U | CANFDNET-400H | CANFDNET-400U | CANFDNET-200H | CANFDNET-200U | CANFDNET-100mini |
|---|---|---|---|---|---|---|
| 產品圖 |  |  |  |  |  |  |
| 開發文檔 | ||||||
| 國產主控芯片 | - | √ | - | √ | - | - |
| 性能特色 | 高性能工業級系列轉換器，適用于各種復雜網絡，超高轉發速率 | |||||
| CAN FD路數 | 8路 | 4路 | 4路 | 2路 | 2路 | 1路 |
| CAN FD接口形式 | DB37 | DB9 | DB9 | DB9 | DB9 | DB9 |
| CANFD仲裁ID段波特率 | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps | 40K~1Mbps |
| CANFD數據段加速波特率 | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps | 100K~5Mbps |
| CANFD發送能力* | 16500幀/秒（每路） | 13500幀/秒 （每路） | 16500幀/秒 （每路） | 13500幀/秒 （每路） | 16500幀/秒 （每路） | 16500幀/秒 （每路） |
| CANFD接收能力* | 27000幀/秒 （每路） | 27000幀/秒 （每路） | 27000幀/秒 （每路） | 27000幀/秒 （每路） | 27000幀/秒 （每路） | 27000幀/秒 （每路） |
| CANFD端120歐姆終端電阻 | 軟件使能 | 軟件使能 | 軟件使能 | 軟件使能 | 軟件使能 | 軟件使能 |
| TCP Sever模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| TCP Client模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| UDP模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| TCPServer最大連接數 | 16（每路） | 16（每路） | 16（每路） | 16（每路） | 16（每路） | 16（每路） |
| TCPClient最大連接數 | 16（每路） | 16（每路） | 16（每路） | 16（每路） | 16（每路） | 16（每路） |
| UDP最大連接數 | 16×254（每路） | 16×254（每路） | 16×254（每路） | 16×254（每路） | 16×254（每路） | 16×254（每路） |
| 轉發延時 | <2ms | <2ms | <2ms | <2ms | <2ms | <2ms |
| CAN FD口故障通知 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| PC接口 | 以太網RJ45接口/M12接口 | 以太網RJ45接口/M12接口 | 以太網RJ45接口/M12接口 | 以太網RJ45接口 | 以太網RJ45接口 | 以太網RJ45接口 |
| 以太網速率 | 100M/1000M自適應 | 100M/1000M自適應 | 10M/100M自適應 | 100M/1000M自適應 | 10M/100M自適應 | 10M/100M自適應 |
| 車載以太網路數 | 1路 | 1路 | 1路 | 1路 | 1路 | - |
| 車載以太網接口形式 | OPEN2接口 | 電連接口 | OPEN5接口 | 電連接口 | OPEN5接口 | - |
| 功耗 | 4.6W | 3W | 5W | 2.8W | 1.5W | 1W |
備注：*單通道5Mbps，0字節數據域的情況下
智慧領航，卓越內“芯”

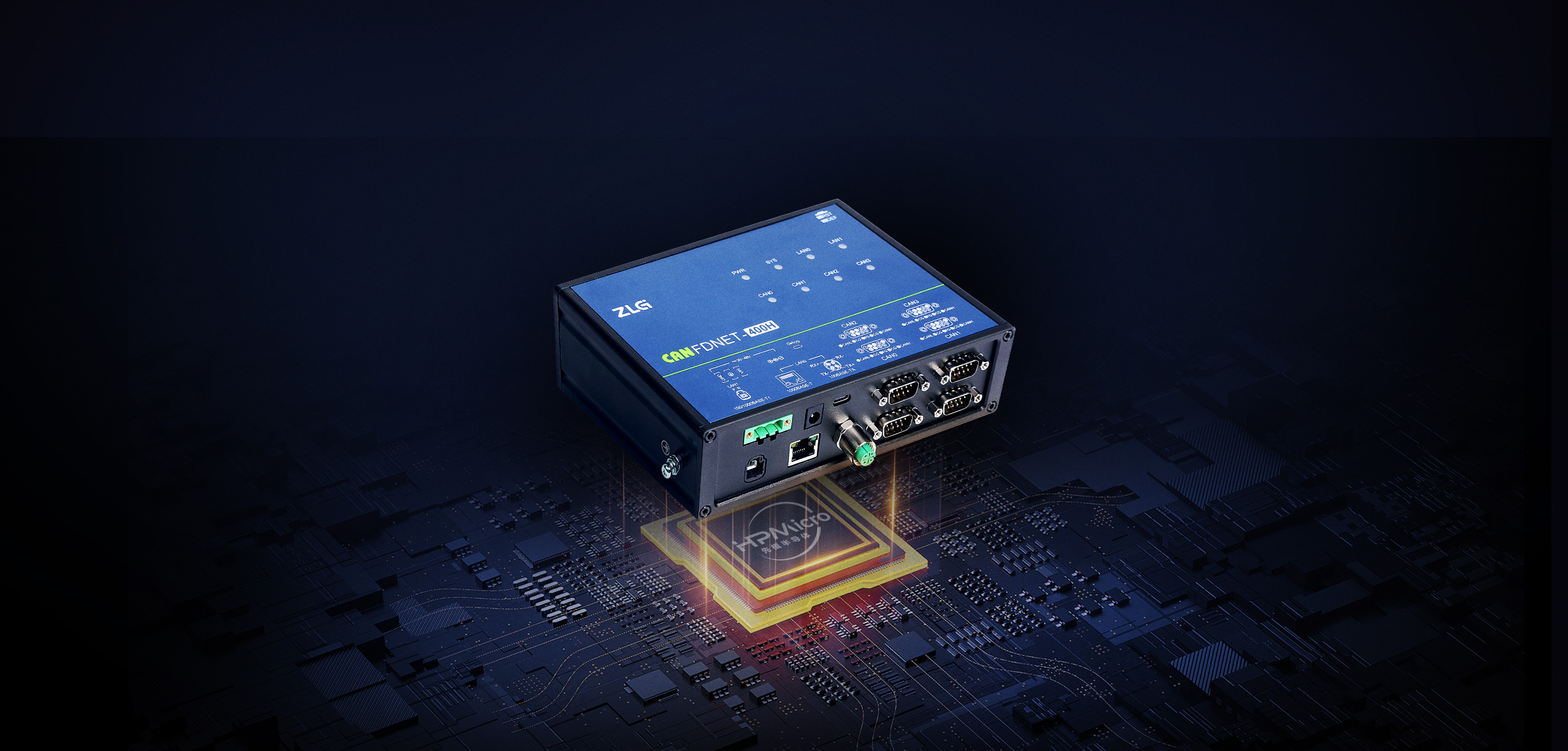

CANFDNET系列迎來家族新成員，新成員搭載國產HPMicro(先楫半導體)的超高性能RISC-V內核微控制器，以雷霆萬鈞之勢，為邊緣計算領域開辟出一片嶄新的天地。
國內首創CAN FD與車載以太網合成通訊
CANFDNET內置1路車載雙線以太網，可實時完成CANFD與車載以太網同步轉換為普通以太網的數據轉換。
ANFDNET內置1路車載雙線以太網，可實時完成CANFD與車載以太網同步轉換為普通以太網的數據轉換。
支持高速CAN FD兼容CAN2.0A/B
CANFDNET系列產品支持ISO/Bosch的CAN FD標準，兼容CAN2.0A/B模式收發，數據域波特率最高可配置為5Mbps，數據長度最大可配置為64字節，可提供比CAN2.0A/B高40倍的數據負載，為汽車電子、軌道交通、醫療電子、工業自動化場合提供更快捷的控制與數據通道。
黑白名單模式，提升數據安全性
ZNetCom配置工具支持各通道高效濾波，用戶可根據所需報文，靈活設置黑白名單，實現數據高效利用。
ZLG CAN總線測試分析軟件ZXDoc/ZCANPRO
ZLG ZXDoc/ZCANPRO軟件為CANFD/CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。高效、豐富、易用、免費等特性為工程師創造了更多可能，大大降低成本，提升開發效率。
自定義分幀/壓縮打包，有效減輕負載
CANFDNET系列產品支持CAN FD接口的數據分幀或者數據壓縮打包設置（依據型號而定），從而有效減輕網絡負載。
毫秒級定時發送 ，滿足高精度測試需求
設備可進行毫秒級報文定時發送配置，用戶可自由100條底層精確定時發送幀的周期，完全可以滿足汽車電子測試需求。
流量負載監控，守衛總線安全
CANFDNET系列產品支持總線利用率實時上報，用戶可在配置軟件上使能總線利用率上報周期，可實時掌握總線負載信息，防止異常入侵。
靈活調整板載緩沖 滿足不同應用環境
用戶可靈活設置CANFDNET系列產品報文發送緩沖區，根據需求自由調整CAN FD通道的實時性與大容量緩沖的平衡。
靈活連接 快速擴展
用戶可根據使用需求，靈活選擇TCP Sever/TCP Client/UDP工作方式和拓?fù)浣Y(jié)構，搭載配置軟件即可完成所需參數設定。
嚴格測試，穩定可靠
CANFDNET系列產品均通過六大科研實驗室嚴格的實踐驗證，穩定可靠。目前已廣泛應用于高速鐵路、汽車電子、醫療電子等場合。
